Проект автополива — это не схема расстановки дождевателей, а расчёт. Система работает ровно настолько, насколько сходятся три цифры: расход воды, давление в точке подключения и площадь, которую нужно полить.
Если расчёта нет, результат предсказуем: дождеватели крутятся вяло, дальние зоны недополивают, на газоне появляются сухие сектора между кругами орошения. Переделка сводится к перекладке магистрали автополива, то есть к вскрытию газона.
Разбираем, из чего складывается проект автополива, как считаются зоны и какие исходные данные нужно собрать до начала работ.
Исходные данные для проекта автополива
- План участка с постройками, дорожками, посадками и границами зоны автополива.
- Точка подключения: скважина, водопровод или накопитель.
- Фактическое давление в точке подключения, замеренное манометром.
- Фактический расход — сколько литров даёт источник за минуту.
- Наличие и характеристики насосной станции либо скважинного насоса.
- Тип полива по зонам: газон, кустарники, цветники, крупномеры.
- Перспективные зоны — то, что появится через год-два.
Два параметра из этого списка критичны, и оба измеряются, а не берутся из документов на насос. Давление замеряется манометром на кране при полностью открытом вентиле. Расход — секундомером и ведром известного объёма: сколько времени наполняется 10 литров.
Именно фактический расход задаёт размер зоны автополива. Всё остальное — производные.
Замер стоит делать в час пик водопотребления, а не рано утром: система автополива запускается ночью, но проектировать её по самому благоприятному замеру — значит закладывать ошибку с запасом в свою пользу.
Как считаются зоны
Одновременно система автополива поливает не весь участок, а одну зону. Зоны включаются последовательно, потому что источник не даёт расхода на всё сразу.
Расчёт простой: суммарный расход дождевателей в зоне не должен превышать 75–80 % от фактического расхода источника. Запас нужен на потери в трубе и на неточность замера.
| Тип оборудования | Расход одного | Сколько в зоне при расходе 3 м³/ч |
|---|---|---|
| Роторный дождеватель | 0,3–0,8 м³/ч | 4–8 шт. |
| Веерный дождеватель | 0,2–0,5 м³/ч | 6–12 шт. |
| Линия капельного полива | 0,1–0,3 м³/ч на 10 м | 80–150 м |
| Микродождевание | 0,05–0,1 м³/ч | 25–50 шт. |
Смешивать в одной зоне роторы и веерные дождеватели нельзя: у них разная интенсивность осадков, и за одинаковое время работы одна часть газона получит вдвое больше воды. Капельный полив выделяется в отдельную зону всегда — у него другое рабочее давление.
Типовой участок 15 соток с газоном 400–500 м² обычно разбивается на 4–7 зон, полный цикл полива занимает 1,5–3 часа и запускается ночью.
Перекрытие: почему круги должны накладываться

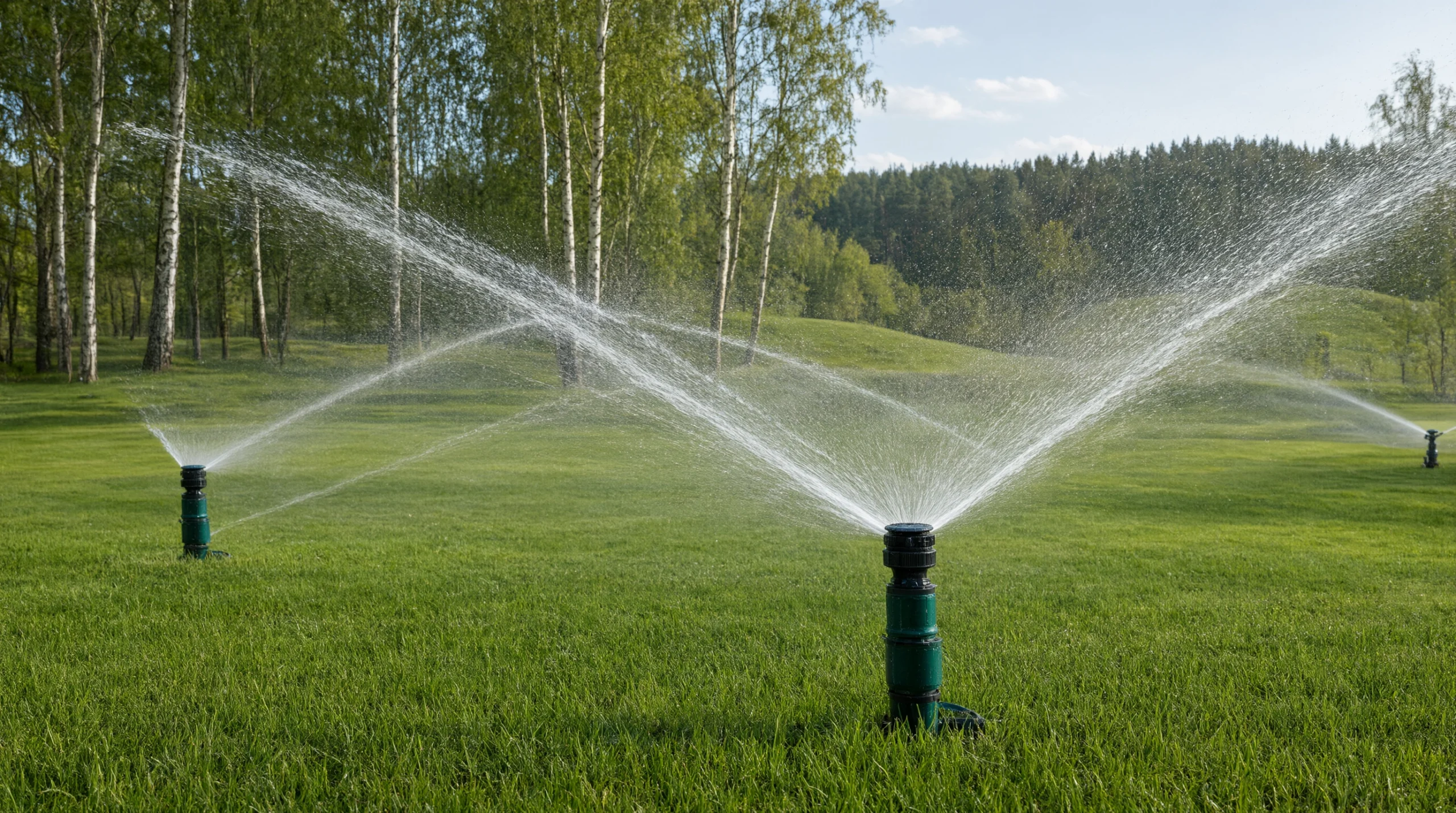

Дождеватель автополива поливает неравномерно: у сопла воды больше, на границе радиуса — минимум. Поэтому в проекте автополива соседние круги перекрываются по принципу «голова к голове»: струя одного дождевателя достаёт до следующего.
Перекрытие в 50 % кажется избыточным и увеличивает количество оборудования на 30–40 %, но без него на газоне остаются сухие сектора, которые проявляются в первую же засушливую неделю. Экономия на количестве дождевателей — самая частая причина переделки системы.
Давление: где оно теряется
Дождевателю нужно рабочее давление 2,5–3,5 бар на сопле. В точке подключения его почти всегда больше, но по дороге оно теряется.
| Источник потерь | Порядок величины | Как учитывается |
|---|---|---|
| Трение в трубе | 0,2–0,5 бар на 100 м | Увеличением диаметра магистрали |
| Электромагнитный клапан | 0,2–0,4 бар | Заложено в расчёт зоны |
| Фильтр | 0,1–0,3 бар | Растёт по мере загрязнения |
| Перепад высот | 0,1 бар на 1 м подъёма | Критично на склоне |
| Фитинги и повороты | 0,1–0,2 бар суммарно | Минимизируется трассировкой |
Если после вычета всех потерь на сопле остаётся меньше 2 бар, вариантов два: сократить зону либо поставить насосную станцию. Третьего — «поставим как есть, вдруг хватит» — на практике не существует.
Что входит в проект автополива
| Раздел | Содержание |
|---|---|
| План расстановки | Дождеватели, капельные линии, радиусы и перекрытия |
| Схема зон | Разбивка по расходу, порядок и время работы |
| Гидравлический расчёт | Диаметры труб, потери давления, проверка на сопле |
| Схема магистралей | Трассы, глубины, уклоны к дренажным клапанам |
| Узел управления | Клапанные боксы, фильтр, редуктор, контроллер |
| Электрическая часть | Кабель к клапанам автополива, датчик дождя, питание |
| Спецификация | Перечень оборудования с количеством |
| Смета | Работы и материалы по позициям |
Проект автополива разрабатывается до земляных работ и увязывается с общей схемой подземных трасс: полив пересекается с ливнёвкой, дренажом и кабелем освещения.
Узел управления и автоматика

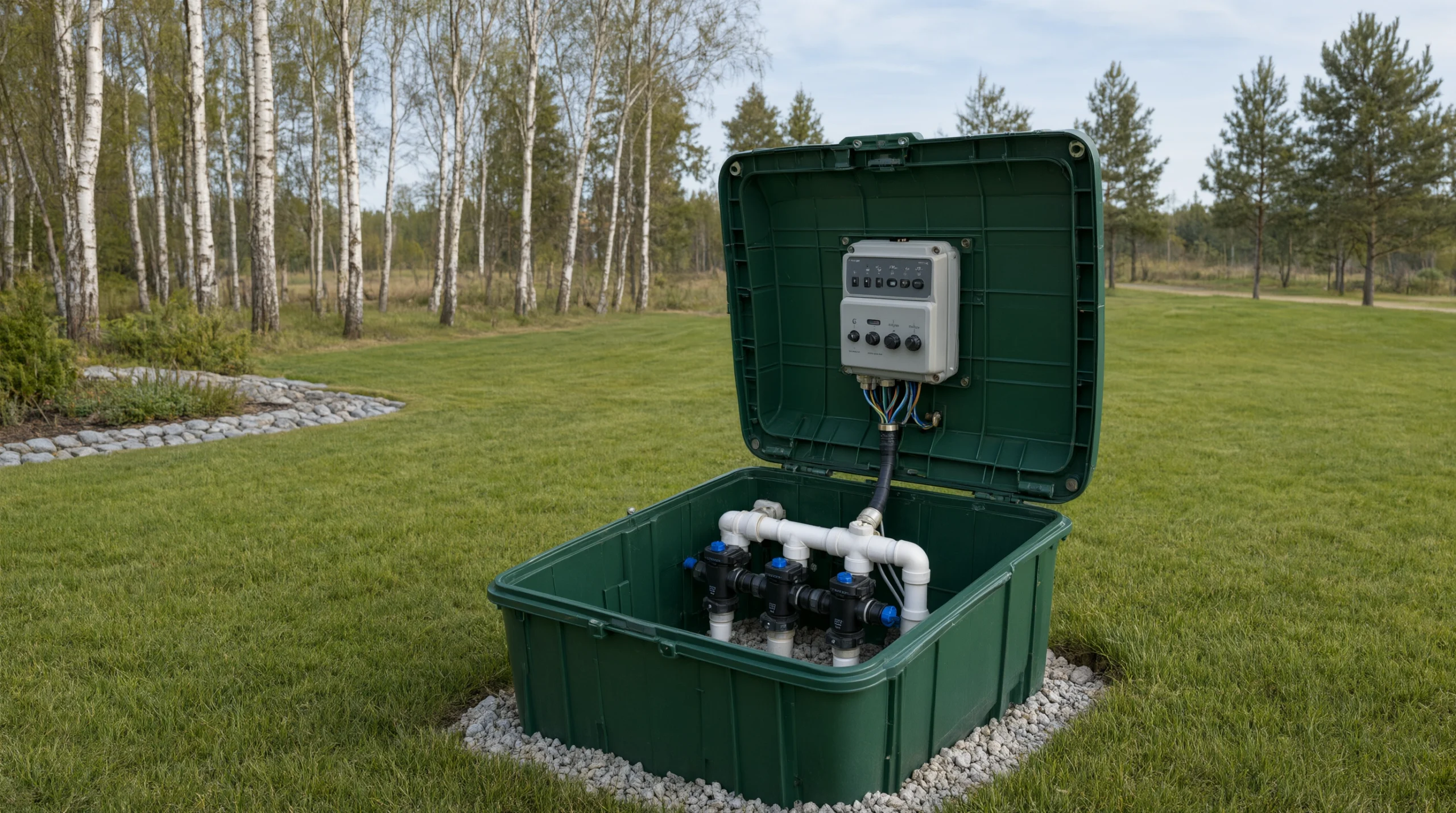

Контроллер, фильтр, редуктор давления и клапанные боксы — часть автополива, которая определяет, сколько внимания система потребует в эксплуатации.
Датчик дождя отключает полив после осадков и окупается за пару сезонов на счетах за воду. Датчик влажности почвы точнее, но требует калибровки. Погодные контроллеры с прогнозом корректируют норму полива автоматически — разумны при площади газона от 600–700 м².
Клапанные боксы располагают в доступных местах, не под будущими посадками. Раз в сезон к ним нужен доступ для обслуживания, а зимой — для продувки.
Отдельный вопрос — источник питания контроллера. Его ставят в помещении либо в уличном герметичном щите, а кабель к клапанам автополива прокладывают в той же траншее, что и магистраль, с вертикальным разносом.
Капельные линии для кустарников и цветников
Газон и посадки поливают по-разному, и это не вопрос предпочтений. Дождевание смачивает листву, а для роз, гортензий и большинства кустарников регулярное намокание листа означает грибные заболевания.
Капельная линия подаёт воду в прикорневую зону, расход на порядок ниже, испарение минимально. Рабочее давление у неё 1–1,5 бар против 2,5–3,5 у дождевателей, поэтому линия всегда выделяется в отдельный контур с собственным редуктором.
| Посадки | Решение | Норма |
|---|---|---|
| Живая изгородь | Линия с капельницами через 30 см | 2–4 л/ч на капельницу |
| Кустарники поодиночке | Компенсированные капельницы на отводах | 4–8 л/ч на растение |
| Цветник, миксбордер | Линия змейкой с шагом 40 см | 2 л/ч на капельницу |
| Крупномеры | Кольцо вокруг кома | 20–40 л за полив |
| Контейнеры и вазоны | Микродождевание или капельницы | Ежедневно в жару |
Капельные линии укладывают под мульчу, а не на открытый грунт: так они не деградируют от ультрафиолета и не портят вид цветника. Раз в сезон линию промывают, открыв концевую заглушку, — иначе капельницы забиваются взвесью.
Ошибки, которые проявляются на второй сезон
- Зона набрана по количеству дождевателей, а не по расходу источника.
- Роторы и веерные сопла смешаны в одной зоне.
- Перекрытие меньше 40 % — на газоне сухие сектора.
- Магистраль автополива уложена без уклона к дренажным клапанам — продувка не удаляет воду.
- Клапанный бокс оказался под цветником и недоступен.
- Капельный полив подключён в одну зону автополива с газонными дождевателями.
- Проект автополива сделан после укладки газона, а не до земляных работ.
Норма полива и время работы зоны
Проект автополива задаёт не только расстановку, но и режим. Норма для газона в наших условиях — 20–30 мм осадков в неделю с учётом дождей, для цветников и кустарников меньше.
Пересчёт в минуты зависит от интенсивности осадков конкретного оборудования: роторы дают 8–12 мм/ч, веерные сопла — 30–40 мм/ч. Отсюда и разница во времени работы зон автополива в разы, и запрет на их смешивание в одном контуре.
| Оборудование | Интенсивность | Время на 25 мм | Режим |
|---|---|---|---|
| Роторный дождеватель | 8–12 мм/ч | 2–3 ч в неделю | 2–3 запуска по 40–60 мин |
| Веерное сопло | 30–40 мм/ч | 40–50 мин в неделю | 2–3 запуска по 15–20 мин |
| Капельная линия | — | По объёму на растение | 2–3 запуска по 30–40 мин |
| Микродождевание | 10–15 мм/ч | 1,5–2 ч в неделю | Ежедневно короткими циклами |
Полив реже, но обильнее лучше частого поверхностного: корни газона идут вглубь, дернина становится устойчивее к засухе. Ежедневный короткий полив даёт обратный эффект — корневая система остаётся в верхних 5 см.
Подбор насосной станции
Насос требуется, когда давления источника не хватает после вычета всех потерь. Подбирается он по двум характеристикам одновременно, а не по одной.
- Производительность — не ниже расхода самой большой зоны автополива плюс 20 % запаса.
- Напор — рабочее давление на сопле плюс все потери плюс перепад высот.
- Рабочая точка должна попадать в середину характеристики насоса, а не в её край.
- Гидроаккумулятор сглаживает пуски и продлевает ресурс.
- Сухой ход должен быть защищён реле или датчиком уровня в ёмкости.
- Station с запасом «на всякий случай» шумит и работает в невыгодном режиме.
Частая схема для скважины — промежуточная ёмкость на 1–2 м³ и насос из неё. Она сглаживает пики потребления, даёт воде прогреться и снимает нагрузку со скважинного насоса, который не рассчитан на длительную работу в режиме автополива.
Фильтрация и качество воды
Вода из скважины и из накопителя содержит взвесь, а иногда железо. Форсунки и капельницы забиваются именно этим.
| Источник | Проблема | Фильтрация |
|---|---|---|
| Городской водопровод | Механические включения | Сетчатый фильтр 120 меш |
| Скважина | Песок, железо | Сетчатый + отстойник, при железе — обезжелезивание |
| Открытый водоём | Органика, водоросли | Дисковый фильтр, промывка каждые 2 недели |
| Накопитель дождевой воды | Листва, взвесь | Сетка на входе + дисковый перед капельной линией |
Дисковый фильтр перед капельными контурами автополива обязателен всегда, независимо от источника. Промывка — раз в 2–4 недели в сезон; это пятиминутная операция, но без неё капельницы выходят из строя за один год.
Консервация на зиму
Вода, оставшаяся в трубах, при замерзании разрывает фитинги и корпуса клапанов. Консервация выполняется до устойчивых заморозков, в наших условиях — обычно в октябре.
| Шаг | Что делается |
|---|---|
| 1 | Перекрывается подача, сбрасывается давление |
| 2 | Открываются дренажные клапаны в нижних точках |
| 3 | Магистрали и зоны продуваются компрессором зона за зоной |
| 4 | Давление продувки ограничивается 3–4 бар, время на зону — до 2 минут |
| 5 | Клапаны оставляют в полуоткрытом положении |
| 6 | Контроллер переводится в режим OFF, батарейка резервного питания меняется |
| 7 | Наземные элементы и фильтры демонтируются и убираются |
Превышение давления при продувке — самая частая причина поломок: пластиковые корпуса дождевателей рассчитаны на рабочие 3,5–4 бар, а компрессор легко даёт 8–10.
Автоматизация и интеграция
Базовый уровень — контроллер с расписанием и датчиком дождя. Этого достаточно для 90 % частных участков, и стоит он немного.
Следующий уровень — погодная коррекция: контроллер получает прогноз и меняет норму полива сам. Оправдан при площади газона от 600–700 м², где перерасход воды заметен по счёту.
Интеграция с домашней автоматикой имеет смысл, если система уже есть. Заводить её ради одного автополива — переусложнение, добавляющее точки отказа.
Приёмка проекта и системы
| Что проверить | Как | Норма |
|---|---|---|
| Гидравлический расчёт | Наличие в проекте | Давление на сопле каждой зоны не ниже 2,5 бар |
| Перекрытие кругов | Проверка по плану и в работе | Не менее 50 %, без сухих секторов |
| Разделение зон | Схема зон | Роторы и веера не смешаны, капля отдельно |
| Уклоны магистрали | Схема и фото до засыпки | К дренажным клапанам |
| Доступ к боксам | Осмотр | Не под посадками, крышки на уровне газона |
| Работа датчика дождя | Имитация срабатывания | Цикл прерывается |
| Исполнительная схема | Документ | Трассы с привязками, спецификация оборудования |
Пример расчёта автополива для 15 соток
Исходные данные: газон 450 м², цветники 60 м², живая изгородь 40 м.п., источник — скважина, фактический расход 3,2 м³/ч, давление 3,8 бар на кране.
| Зона | Оборудование | Расход | Время цикла |
|---|---|---|---|
| Газон, передняя часть | 6 роторов | 2,4 м³/ч | 45 мин |
| Газон, задняя часть | 5 роторов | 2,0 м³/ч | 45 мин |
| Газон, узкая полоса вдоль дорожки | 8 веерных сопел | 2,2 м³/ч | 15 мин |
| Цветники | Микродождевание, 20 шт. | 1,6 м³/ч | 30 мин |
| Живая изгородь | Капельная линия 40 м | 1,2 м³/ч | 40 мин |
| ИТОГО | 5 зон автополива | Максимум 2,4 м³/ч на зону | ≈ 3 ч на полный цикл |
Расход самой большой зоны — 2,4 м³/ч при источнике 3,2 м³/ч, то есть 75 % от располагаемого. Это верхняя граница нормы: запас нужен на потери в трубе и на погрешность замера.
Полный цикл автополива занимает около трёх часов и запускается ночью, когда испарение минимально, а водопотребление в доме нулевое. Контроллер разносит зоны последовательно, параллельная работа исключена.
Если бы расход источника оказался 2 м³/ч, то же самое количество оборудования пришлось бы разбить не на 5, а на 7–8 зон, и цикл вырос бы до пяти часов. Это и есть та связь между источником и проектом автополива, ради которой делается замер.
Что спросить у проектировщика полива
- Замерялись ли фактические расход и давление источника или взяты из паспорта насоса?
- Какой запас по расходу заложен в каждую зону автополива?
- Не смешаны ли роторы и веерные сопла в одном контуре?
- Какое перекрытие кругов принято и есть ли сухие секторы на плане?
- Какое давление остаётся на сопле дальней зоны после всех потерь?
- Где расположены клапанные боксы и не окажутся ли они под посадками?
- Заложен ли запас по диаметру магистрали и резервные выходы контроллера?
- Входит ли в договор сезонная консервация и с каким давлением ведётся продувка?
Последний вопрос стоит задать отдельно: продувка компрессором на 8–10 бар ломает корпуса дождевателей, рассчитанные на 4 бар, и такие поломки обнаруживаются только весной.
Во сколько обходится система полива
Отдельного опубликованного прайса на автополив на сайте нет: стоимость считается по спецификации проекта — количество зон, дождевателей, метраж трубы, класс контроллера. Смежные расценки, попадающие в смету, приведены ниже.
| Позиция | Единица | Цена работ |
|---|---|---|
| Ручная выборка грунта | м³ | 85 BYN |
| Устройство газона (до 200 м²) | м² | 14–15 BYN |
| Устройство газона (от 800 м²) | м² | 8–10 BYN |
| Проект, базовый пакет | участок | от 1500 BYN |
| Проект, стандартный пакет | участок | от 2500 BYN |
Расценки приведены по прайсу сайта и требуют сверки на дату сметы. Стоимость проекта автополива и оборудования считается индивидуально: система автополива — состав услуги, виды систем и стоимость автополива.
Наши работы по этой теме
На этих участках полив закладывался вместе с остальными подземными системами.
- Благоустройство участка 25 соток в д. Гатовино
Проектирование параллельно со строительством дома и полная реализация - Благоустройство участка в СТ «Выпрабавальник»
Комплексное благоустройство частного участка
Частые вопросы о проекте автополива
Обязателен ли проект, если участок небольшой?
Расчёт нужен при любой площади: он определяет, сколько дождевателей выдержит источник. Оформление может быть проще, но гидравлика считается всегда.
Сколько зон нужно на 15 соток?
Обычно 4–7 при расходе источника 3–4 м³/ч. Точное число даёт расчёт: зон тем больше, чем меньше расход.
Хватит ли давления от городского водопровода?
Часто хватает, но проверяется замером. При давлении ниже 2,5 бар на сопле ставится насосная станция или сокращается зона.
Можно ли поливать из скважины напрямую?
Можно, если насос даёт стабильный расход и давление. Чаще ставят промежуточную ёмкость: она сглаживает пики и даёт воде прогреться.
Нужен ли датчик дождя?
Да. Он стоит недорого, ставится за час и снимает главный источник перерасхода — полив сразу после дождя.
Когда лучше монтировать автополив?
До устройства газона и мощения. На готовом газоне монтаж автополива возможен, но выполняется иначе и стоит дороже.
Можно ли расширить систему позже?
Да, если это заложено в расчёт: магистраль берётся с запасом по диаметру, а контроллер — с резервными выходами. Достроить зону к системе, спроектированной впритык, не получится.
Что делать зимой?
Систему консервируют: сбрасывают воду через дренажные клапаны и продувают компрессором до устойчивых заморозков.
Коротко: три цифры, на которых держится проект
Проект автополива можно свести к трём числам. Если они измерены, остальное считается; если взяты из паспорта оборудования — система будет работать не так, как задумано.
| Число | Как получают | На что влияет |
|---|---|---|
| Фактический расход источника | Ведро и секундомер | Размер и количество зон автополива |
| Фактическое давление | Манометр на кране | Возможность обойтись без насосной станции |
| Площадь и конфигурация зон | План с посадками и покрытиями | Тип оборудования и перекрытие |
Из этих трёх чисел получается всё остальное: количество зон автополива, диаметры магистрали, время работы каждого контура, необходимость насоса. Обратный путь — расставить дождеватели, а потом посмотреть, хватит ли воды, — приводит к перекладке магистрали.
Два правила, нарушение которых встречается чаще всего: роторы и веерные сопла не смешиваются в одной зоне из-за разной интенсивности осадков, а капельный полив всегда выделяется в отдельный контур из-за другого рабочего давления.
И третье: проект автополива разрабатывается до земляных работ и увязывается с общей схемой подземных трасс. Полив пересекается с ливнёвкой, дренажом и кабелем освещения, и эти пересечения проектируются, а не решаются лопатой на месте.
