Глубинный дренаж решает задачу, с которой не справляется ни ливнёвка, ни планировка: он понижает уровень воды в самом грунте. Внешне проблема выглядит буднично — газон долго не просыхает, в приямке стоит вода, туи желтеют без видимой причины, а плитка к третьей весне идёт волной.
Глубинный дренаж нужен не каждому участку. Разбираем, как определить необходимость, какая нужна глубина, какой уклон, чем обсыпать трубу и во сколько это обходится в условиях минских суглинков.
Когда глубинный дренаж действительно нужен
Решение принимается по трём признакам, и достаточно любых двух из них.
- Вода в пробном шурфе глубиной 1,5 м стоит выше 1 м от поверхности весной или после затяжных дождей.
- Грунт — тяжёлый суглинок или глина: вода после дождя уходит с поверхности сутками.
- Участок в низине либо у подножия склона, вода приходит с соседних территорий.
- В подвале или цоколе есть сырость, высолы, конденсат на стенах.
- Растения выпадают зимой не от мороза, а от выпревания корней.
Если признаков нет, глубинный дренаж превращается в дорогую страховку. На песчаных грунтах с низким уровнем воды он бесполезен: вода уходит сама, а система просто стоит сухой.
Обратная ситуация встречается чаще. Заказчик просит «сделать дренаж» и подразумевает ливнёвку, потому что видит лужи после дождя. Лужи на поверхности — это поверхностные воды, и лечатся они планировкой и водоотводом. Глубинный дренаж работает с водой в толще грунта.
Схемы: пристенный, кольцевой, систематический
| Схема | Где закладывается | Задача |
|---|---|---|
| Пристенный | По периметру фундамента, на уровне подошвы | Защита подвала и цоколя |
| Кольцевой | В 2–5 м от дома по контуру | Понижение воды вокруг здания без вскрытия отмостки |
| Систематический | Сетка дрен по всей площади с шагом 8–15 м | Осушение газона и посадок |
| Головной (отсечной) | Поперёк склона выше построек | Перехват воды, приходящей с верховой стороны |
| Пластовый | Слой щебня под сооружением | Закладывается только на этапе стройки |
На частных участках чаще всего работает связка «кольцевой вокруг дома + систематический на газоне», а на склоне к ней добавляется отсечная дрена по верховой границе. Шаг дрен зависит от грунта: на суглинке 8–10 м, на лёгких грунтах — до 15–20 м.
Схему выбирают после того, как определён уровень воды. Обратный порядок — когда глубинный дренаж закладывают «типовой сеткой» без шурфов — даёт либо избыточную систему, либо бесполезную: дрены оказываются выше водоносного горизонта.
Глубина заложения
Глубинный дренаж закладывают ниже той отметки, до которой нужно опустить воду, — это базовое правило, из которого следует всё остальное. Именно поэтому глубинный дренаж нельзя спроектировать по аналогии с соседним участком: отметки воды различаются даже в пределах одной улицы.
| Задача | Глубина | Комментарий |
|---|---|---|
| Защита подвала | На 0,3–0,5 м ниже подошвы фундамента | Выше — вода останется в пазухах |
| Осушение газона | 0,6–0,8 м | Ниже корнеобитаемого слоя |
| Защита посадок и крупномеров | 0,8–1,2 м | По глубине корневого кома |
| Отсечная дрена на склоне | 1,0–1,5 м | До водоупорного слоя, если он достижим |
| Дренаж под мощением | 0,7–1,0 м | Ниже основания под плитку |
| Отвод от точки сброса | Ниже нижней дрены на 0,2–0,3 м | Иначе глубинный дренаж не уйдёт самотёком |
Ограничение сверху задаёт глубина точки сброса. Самотёчная система не может уйти ниже, чем позволяет отметка колодца или кювета, — иначе потребуется дренажный насос, а это уже постоянные эксплуатационные расходы и зависимость от электричества.

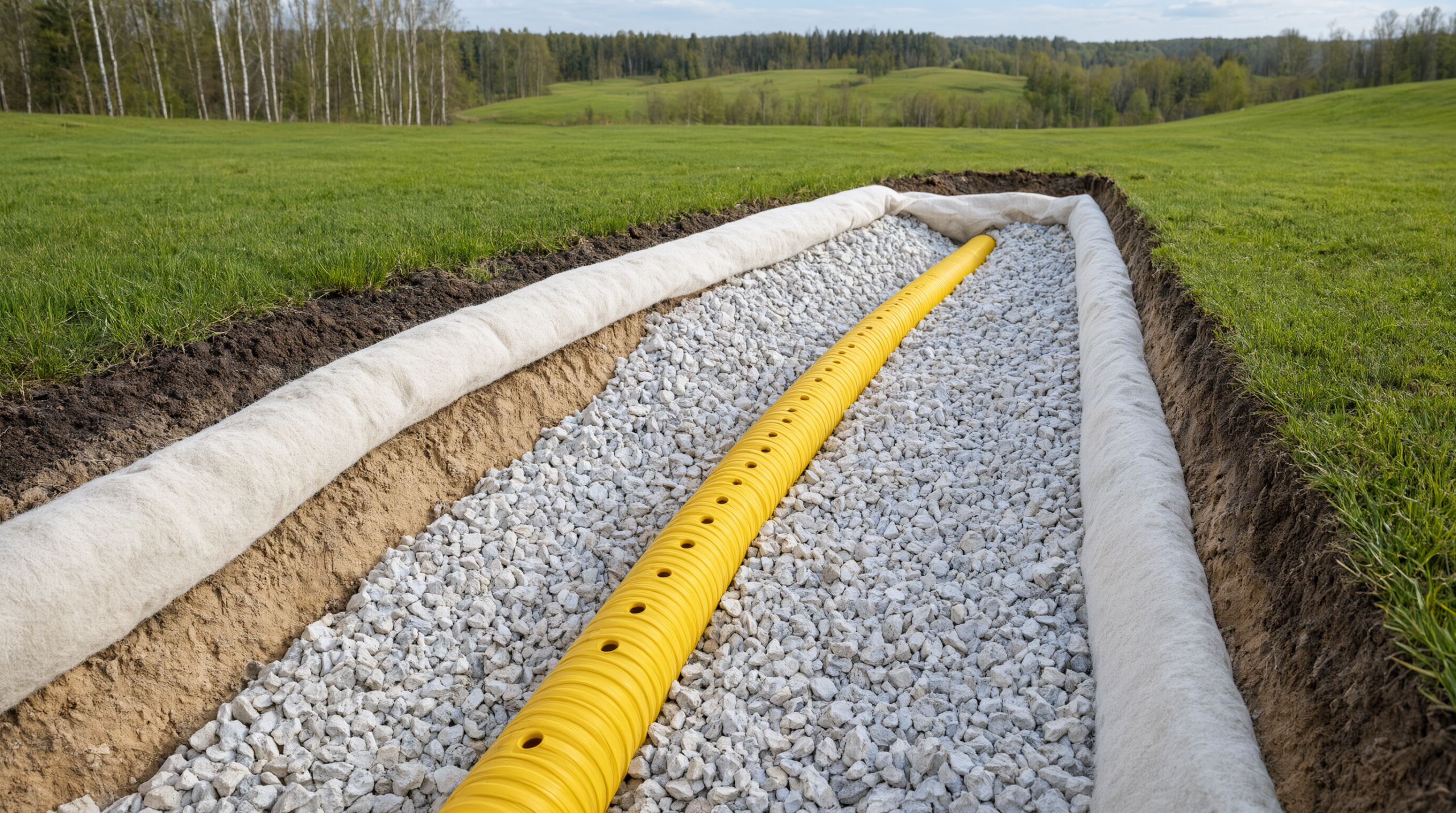

Уклон и обсыпка
Уклон трубы — 0,5–1 см на погонный метр, то есть меньше, чем у ливнёвки. Глубинный дренаж работает постоянно и малым расходом, ему не нужна скорость. Важнее непрерывность: один участок с контруклоном превращается в отстойник, который заилит систему за пару сезонов.
Обсыпка — самая недооценённая часть конструкции. Дренажная труба сама по себе не осушает ничего: воду собирает щебёночная обойма вокруг неё, а труба только отводит собранное. Фактически глубинный дренаж — это не труба, а щебёночное тело в грунте.
| Слой | Материал | Толщина |
|---|---|---|
| Основание траншеи | Песок, спланированный по уклону | 5–10 см |
| Обёртка | Геотекстиль плотностью 150–200 г/м² | С нахлёстом 30 см |
| Обсыпка | Щебень фракции 20–40, промытый | 15–20 см со всех сторон трубы |
| Замыкание | Геотекстиль внахлёст поверх щебня | — |
| Обратная засыпка | Песок либо местный грунт | До проектной отметки |
Ключевое требование к щебню — промытый и без известняковой мелочи. Гранитный щебень фракции 20–40 не заиливается и не растворяется. Известняковый со временем даёт карбонатную кольматацию, и обойма перестаёт пропускать воду.
Геотекстиль оборачивают вокруг щебня, а не вокруг трубы. Труба в «носке» из геотекстиля без щебёночной обоймы — распространённое упрощение, которое работает год-два, пока ткань не заилится по всей длине.

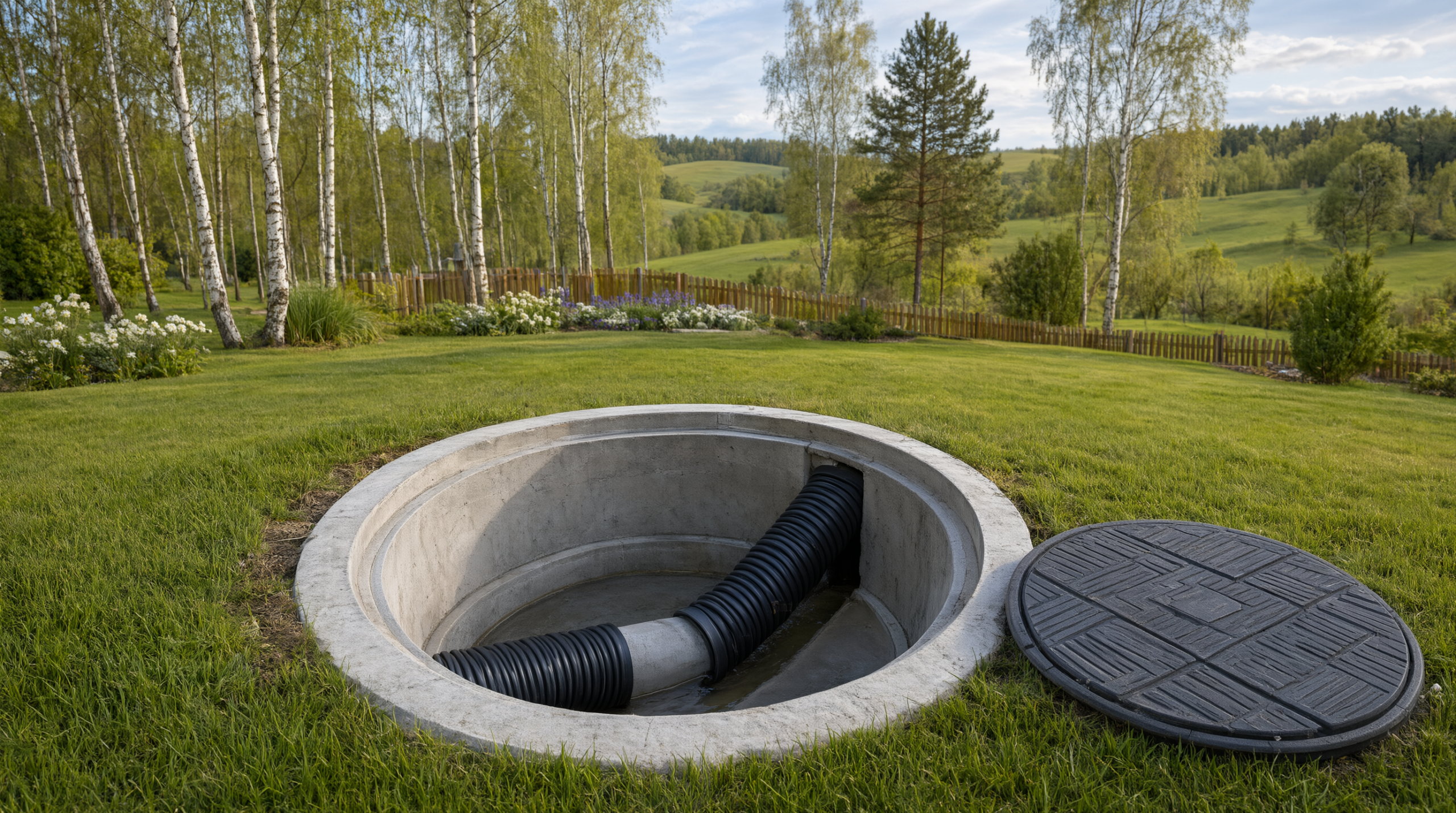

Колодцы и обслуживание
Смотровые колодцы ставят на каждом повороте трассы, в местах слияния дрен и через каждые 20–30 м на прямых участках. Без них глубинный дренаж становится одноразовым: промыть его нечем.
В нижней точке ставится коллекторный колодец с отстойной частью ниже уровня выпускной трубы. Раз в год оттуда убирают осадок. Промывка дрен под давлением — раз в 3–5 лет.
Ещё одна функция колодцев — диагностика. По уровню воды в них видно, работает ли глубинный дренаж или заилился отдельный участок трассы. Без колодцев состояние системы можно оценить только по косвенным признакам, то есть когда проблема уже вернулась.
Дренаж на глинистой почве
Суглинки и глины — самый частый грунт в окрестностях Минска, и на них глубинный дренаж ведёт себя иначе, чем на песке. Радиус влияния одной дрены на глине — порядка 4–5 м против 8–10 м на супеси, поэтому глубинный дренаж здесь требует более плотной сетки.
Второй момент: на глине бесполезна фильтрация в грунт. Дренажный колодец с открытым дном наполнится и встанет. Точкой сброса становится кювет, водоём, накопитель либо принудительная откачка.
Третий: на глине заметно больше значит планировка. Часть задачи, которую пытаются решить дренажем, снимается вертикальной планировкой с уклоном 1–3 % от построек и заменой верхнего слоя на 15–20 см плодородного грунта с песком.
Ошибки, которые обнуляют систему
- Глубинный дренаж уложен выше уровня, до которого нужно опустить воду.
- Обсыпка выполнена песком или отсевом вместо промытого щебня фракции 20–40.
- Геотекстиль обёрнут вокруг трубы, а не вокруг щебёночной обоймы.
- Нет смотровых колодцев — промывка невозможна.
- Уклон выдержан на глаз, на трассе есть контруклон.
- Ливнёвка врезана в глубинный дренаж — при дожде вода идёт обратно в обсыпку.
- Точка сброса выше уровня дрен, вода не уходит самотёком.
Как определить уровень грунтовых вод самому
До заказа проекта уровень воды можно оценить своими силами. Метод простой и даёт достаточную для первого решения точность.
| Шаг | Что делать | Что смотреть |
|---|---|---|
| 1 | Выкопать или пробурить 2–3 шурфа глубиной 1,5–2 м в разных точках | Разброс отметок по участку |
| 2 | Оставить на сутки | На какой глубине установится вода |
| 3 | Повторить весной и после затяжных дождей | Максимальный сезонный уровень |
| 4 | Отметить слои грунта по стенке шурфа | Где заканчивается суглинок и начинается песок |
| 5 | Сравнить с отметкой подошвы фундамента | Насколько нужно понизить воду |
Проверка в августе даёт обманчиво благополучный результат: летом уровень минимальный. Решение о том, нужен ли глубинный дренаж, принимается по весеннему замеру или по замеру после недели дождей.
Косвенные признаки тоже работают: осока и камыш на участке, длительно не просыхающие пятна газона, сырость в подвале соседей на той же улице.
Расчёт шага дрен
Расстояние между дренами определяется водопроницаемостью грунта и глубиной заложения. Чем плотнее грунт, тем меньше радиус влияния каждой дрены и тем плотнее сетка.
| Грунт | Радиус влияния дрены | Шаг сетки |
|---|---|---|
| Песок | 10–15 м | 20–25 м |
| Супесь | 8–10 м | 15–20 м |
| Суглинок | 4–5 м | 8–10 м |
| Тяжёлая глина | 2–3 м | 5–6 м |
На тяжёлой глине систематический глубинный дренаж получается дорогим: сетка с шагом 5–6 м на 15 сотках — это более 200 погонных метров дрен. В таких случаях часть задачи перекладывают на вертикальную планировку и замену верхнего слоя грунта, а глубинный дренаж закладывают только вокруг построек и в самых проблемных зонах.
Материалы и их характеристики
| Материал | Что применяется | На что смотреть |
|---|---|---|
| Труба | Гофрированная перфорированная ПНД 110 мм | Класс жёсткости SN4 и выше при глубине более 1 м |
| Геотекстиль | Термоскреплённый, 150–200 г/м² | Иглопробивной заиливается быстрее |
| Щебень | Гранитный, промытый, фракция 20–40 | Известняковый со временем кольматируется |
| Колодцы | Пластиковые 315–400 мм или ж/б кольца | Обязательна отстойная часть ниже выпуска |
| Обратная засыпка | Песок либо местный грунт | Уплотняется послойно |
Дренажная труба в фильтрующей обмотке из геотекстиля («в носке») применима только на песчаных грунтах. На суглинке обмотка заиливается за 3–5 лет по всей длине, и глубинный дренаж перестаёт принимать воду.
Дренаж и растения
Понижение уровня воды меняет условия для посадок, и это стоит учитывать до, а не после. Часть растений на осушенном участке начинает страдать от нехватки влаги, часть — наоборот, приживается впервые.
- Хвойные, особенно туи и можжевельники, реагируют на осушение положительно: выпревание корней прекращается.
- Плодовые деревья на семенном подвое требуют понижения воды минимум до 1,5–2 м.
- Гортензии, ивы, дёрен переносят влажные участки и на осушенном грунте потребуют полива.
- Газон после устройства дренажа быстрее пересыхает — стоит закладывать автополив в том же цикле.
- Трассы дрен обходят приствольные круги существующих деревьев на 2–3 м.
Когда самотёк невозможен
Если точка сброса выше нижней дрены, самотёчный глубинный дренаж не работает. Остаётся принудительная схема: коллекторный колодец с дренажным насосом и поплавковым выключателем.
Насос подбирают по притоку и высоте подъёма с запасом; в колодце обязательна отстойная часть, иначе взвесь пойдёт в рабочее колесо. Резервное питание в такой схеме желательно: отключение электричества в затяжной дождь — не редкость.
Эксплуатационно это заметный минус: насос — расходник со сроком службы 5–8 лет, ему нужен доступ и ежегодная ревизия. Поэтому перед принудительной схемой имеет смысл ещё раз проверить, нельзя ли найти самотёчный выпуск.
Приёмка и документы
Глубинный дренаж полностью скрыт после засыпки, и без фиксации на этапе монтажа доказать состав конструкции невозможно.
| Что зафиксировать | Когда | Форма |
|---|---|---|
| Глубина траншей и уклоны | До укладки трубы | Фото с рейкой, замеры |
| Геотекстиль и щебёночная обойма | До замыкания полотна | Фото каждого участка |
| Фракция и чистота щебня | При завозе | Товарная накладная, фото |
| Расположение колодцев | После монтажа | Исполнительная схема с привязками |
| Работа системы | После засыпки | Проливка, уровень воды в колодцах |
| Гарантия | При подписании актов | Срок и условия в договоре |
Пример: глубинный дренаж на участке 15 соток
Условия типовые для Минского района: суглинок, вода в шурфе весной на отметке 0,8 м, дом с мелкозаглублённым фундаментом, газон 400 м², участок с небольшим уклоном к дальней границе.
| Элемент системы | Объём | Назначение |
|---|---|---|
| Кольцевой контур вокруг дома | 46 м.п. | Понижение воды у фундамента |
| Систематическая сетка с шагом 9 м | 90 м.п. | Осушение газона и зоны посадок |
| Отсечная дрена по верховой границе | 25 м.п. | Перехват воды с соседней территории |
| Смотровые колодцы | 6 шт. | Повороты, узлы слияния, прямые участки |
| Коллекторный колодец | 1 шт. | Нижняя точка, отстойник ниже выпуска |
| Щебень 20–40 | ≈ 45 м³ | Обойма вокруг трубы, 15–20 см со всех сторон |
| Геотекстиль 150 г/м² | ≈ 500 м² | Обёртка щебёночной обоймы |
Итог — около 160 погонных метров дрен. Земляные работы в такой конфигурации занимают большую часть бюджета: глубинный дренаж дорог не трубой, а объёмом выемки и щебня.
Отсюда практический вывод, который стоит проговорить до проекта: глубинный дренаж имеет смысл закладывать в один цикл с ливнёвкой, поливом и мощением. Отдельным заходом та же система обойдётся заметно дороже, а на благоустроенном участке — кратно.
Что спросить до заказа дренажа
- На основании каких данных выбрана глубина — есть ли шурфы и когда они делались?
- Какой принят шаг дрен и от какого грунта он посчитан?
- Куда уходит вода и находится ли точка сброса ниже нижней дрены?
- Какой щебень закладывается — фракция, порода, промытый ли?
- Как укладывается геотекстиль: вокруг щебня или вокруг трубы?
- Сколько смотровых колодцев в смете и где они стоят?
- Есть ли фотофиксация скрытых работ до засыпки?
- Передаётся ли исполнительная схема и что входит в гарантию?
Вопрос про геотекстиль — самый показательный. Если подрядчик отвечает, что обматывает трубу, а не щебёночную обойму, глубинный дренаж на суглинке проработает несколько лет и заилится.
Сроки работ и стоимость дренажа
Работы ведутся до устройства покрытий и посадок. На участке 15 соток систематический глубинный дренаж занимает 5–10 рабочих дней с учётом земляных работ и вывоза грунта. Совмещение с прокладкой ливнёвки и кабельных трасс сокращает общий срок: траншеи роются один раз, техника заходит один раз.
Отдельного прайса на глубинный дренаж на сайте нет: стоимость зависит от метража, глубины, объёма выемки и щебня. Ориентиром по смежным позициям служит прайс на дренаж и ливневую канализацию — колодцы, трубы и люки в нём тарифицируются так же. Точная сумма считается после выезда и определения уровня воды в шурфах.
Наши работы по этой теме
На этих участках дренаж выполнялся в связке с вертикальной планировкой.
- Благоустройство участка 25 соток в д. Прилепы
Вертикальная планировка, дренаж и мощение - Благоустройство участка 15 соток в п. Городище
Проект, ливнёвка и мощение
Частые вопросы про глубинный дренаж
Как понять, нужен ли глубинный дренаж, до начала работ?
Выкопать шурф глубиной 1,5 м и посмотреть, на какой отметке встанет вода через сутки. Проверку делают весной или после затяжных дождей — в сухой август результат будет обманчиво благополучным.
Можно ли обойтись только ливнёвкой?
Если проблема в поверхностной воде — да. Если вода стоит в грунте и подтапливает подвал, ливнёвка не поможет: она работает только с тем, что течёт по поверхности.
Какая труба нужна?
Гофрированная перфорированная ПНД диаметром 110 мм для частного участка. Диаметр 160 мм применяется на коллекторных участках и при большой площади сбора.
Сколько служит дренаж?
При промытом щебне, геотекстиле и смотровых колодцах — 30–50 лет. Без колодцев ресурс ограничен первым заиливанием, то есть 5–10 годами.
Можно ли уложить глубинный дренаж под готовым газоном?
Да, траншейным способом с последующим восстановлением дернины. Полосы восстановления будут видны один сезон.
Нужен ли глубинный дренаж, если участок на возвышении?
Как правило, нет. Исключение — водоупорный слой глины близко к поверхности: тогда вода скапливается в верхнем горизонте даже на высокой точке.
Коротко: когда глубинный дренаж оправдан
Глубинный дренаж — дорогая система, и ставить её «на всякий случай» не имеет смысла. Решение принимается по данным, а не по ощущениям.
| Ситуация | Нужен ли глубинный дренаж | Что делать вместо |
|---|---|---|
| Вода в шурфе выше 1 м весной | Да | — |
| Сырость в подвале, высолы на цоколе | Да, пристенный или кольцевой | — |
| Лужи после дождя, вода уходит за сутки | Нет | Планировка и ливнёвка |
| Песчаный грунт, вода ниже 2 м | Нет | Ничего не требуется |
| Участок в низине, вода приходит с соседних | Да, с отсечной дреной | — |
| Выпревание растений зимой | Да, локально в зоне посадок | Приподнятые гряды как альтернатива |
Три вещи, которые определяют, будет ли глубинный дренаж работать: отметка заложения ниже той, до которой нужно опустить воду; промытый гранитный щебень фракции 20–40 в обойме; смотровые колодцы для промывки. Нарушение любого из этих трёх пунктов сокращает срок службы системы с десятилетий до нескольких лет.
И отдельно про порядок работ: глубинный дренаж — самая нижняя из подземных систем, поэтому он монтируется первым, до ливнёвки, полива и кабельных трасс. Обратная последовательность означает повторное вскрытие уже проложенных коммуникаций.
