Ливнёвку часто проектируют с конца не с того конца: сначала расставляют дождеприёмники и лотки, а вопрос отвода воды с участка оставляют на потом. В результате система собирает всё что нужно и выливает это в двадцати метрах от дома — в собственный газон, к соседу или в приямок, который переполняется за один ливень.
Точка сброса определяется первой, до трассировки. Именно от неё считаются отметки, уклоны и глубина заложения труб. Ниже — все рабочие варианты отвода воды с участка для условий Минского района, с ограничениями каждого.
Сколько воды с участка приходится отводить
Порядок величин полезно представлять до выбора решения. Расчётный ливень для Минска даёт около 20–30 мм осадков за час.
| Площадь водосбора | Что это | Объём за ливень 25 мм |
|---|---|---|
| 120 м² | Кровля дома 10 × 12 м | ≈ 3 м³ |
| 60 м² | Мощёная площадка и въезд | ≈ 1,5 м³ |
| 40 м² | Кровля гаража и навеса | ≈ 1 м³ |
| Итого | Типовой участок 15 соток | ≈ 5,5 м³ за час |
Пять с половиной кубометров — это объём небольшого бассейна, и он приходит не равномерно, а за 40–60 минут. Любая схема отвода воды с участка должна либо пропустить этот объём, либо принять его на хранение и выпускать медленно.
Второй важный параметр — повторяемость. Дождь такой силы бывает несколько раз за сезон, но умеренные дожди идут постоянно, и система должна успевать опорожняться между ними.
Отсюда практическое правило: схема отвода воды с участка проверяется не на средний дождь, а на пиковый. Система, рассчитанная по среднему, будет переполняться четыре-пять раз за сезон — то есть ровно тогда, когда она нужна.
Вариант 1: сброс в придорожный кювет
Самое дешёвое и надёжное решение, если кювет есть и он рабочий. Труба выводится в откос кювета выше его дна, выпуск закрывается решёткой от грызунов, откос укрепляется щебнем или бетонной плиткой, чтобы поток не размывал грунт.
Ограничения два. Первое — организованный сброс воды с участка в придорожную канаву требует согласования с балансодержателем дороги; в СНТ и коттеджных посёлках это правление или управляющая организация. Второе — кювет должен быть проходимым. Заросшая и заиленная канава просто вернёт воду обратно.

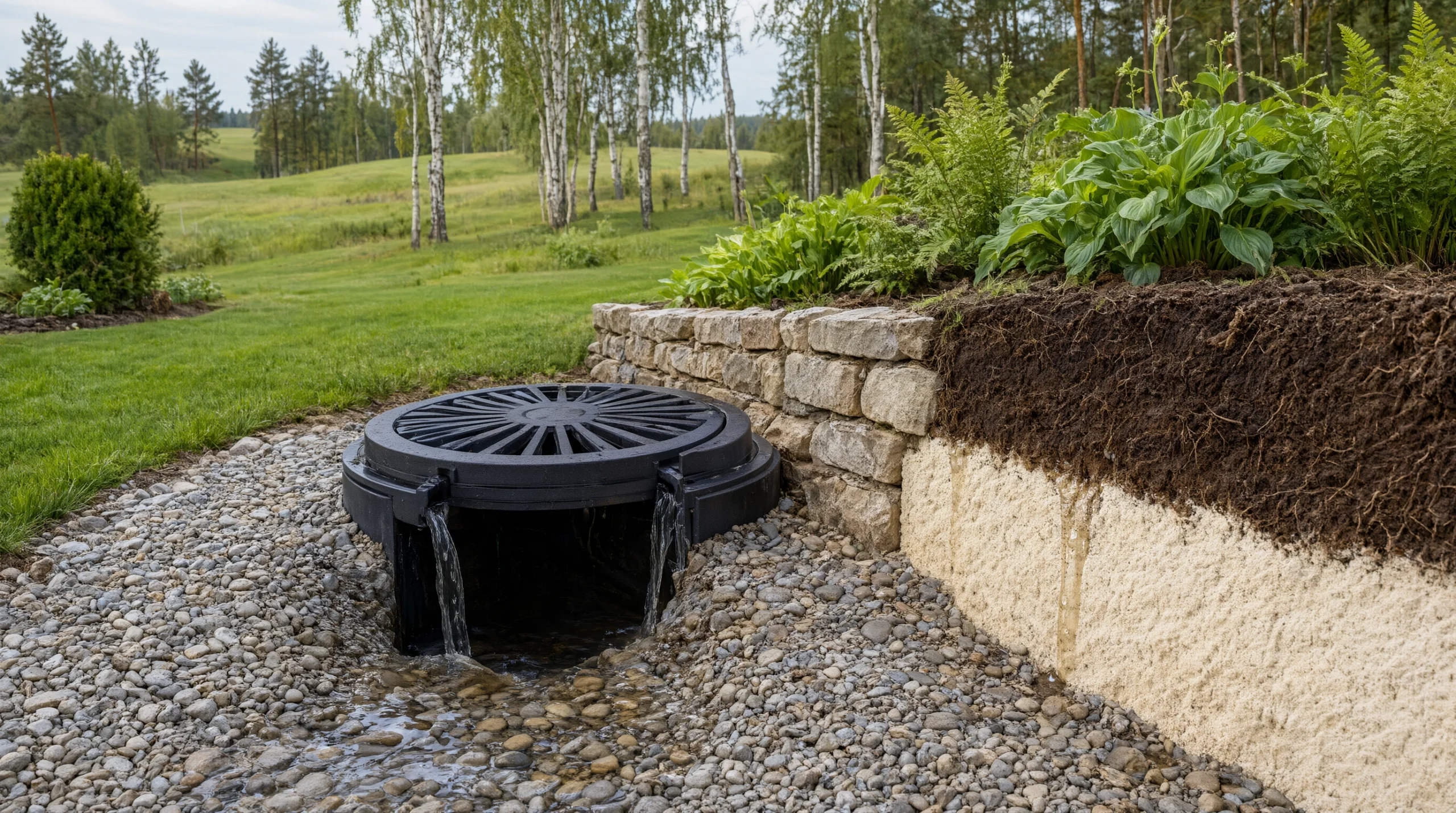

Вариант 2: дренажный колодец с фильтрацией
Колодец без дна: бетонные кольца или пластиковая ёмкость, установленная на щебёночную подушку. Вода поступает внутрь и уходит в нижележащий грунт.
Работает только в одном случае — если под верхним слоем суглинка есть песок или супесь. Проверяется это шурфом или бурением до 3–4 м. На сплошной глине такой способ отвода воды с участка не работает вовсе: колодец наполняется за первый же дождь и дальше стоит полным до июля.
| Грунт под колодцем | Работоспособность | Что делать |
|---|---|---|
| Песок, гравий | Отлично, впитывание быстрое | Колодец 1,5–2 м глубиной |
| Супесь | Приемлемо | Увеличить объём и площадь фильтрации |
| Суглинок | Слабо, только как накопитель | Добавить перелив или откачку |
| Глина | Не работает | Выбрать другую схему отвода воды с участка |
Вариант 3: поле фильтрации и дренажные тоннели
Если фильтрующая способность грунта средняя, площадь контакта с грунтом увеличивают. Поле фильтрации — это система перфорированных труб в щебёночной обсыпке, уложенных веером или гребёнкой на глубине 0,8–1,2 м.
Дренажные тоннели решают ту же задачу компактнее: пластиковые модули объёмом 300 л каждый соединяются в блок, оборачиваются геотекстилем и засыпаются. Под площадкой 3 × 4 м можно разместить накопитель на 3–4 м³, который принимает залповый сброс воды с участка и отдаёт её в грунт в течение суток.
Поле фильтрации нельзя размещать под парковкой без расчёта на нагрузку и ближе 3 м от фундамента. Под газоном и цветниками — можно и правильно.
Расчёт простой: на суглинке под приём одного кубометра воды с участка требуется около 1,5–2 м² фильтрующей поверхности, на супеси — вдвое меньше. Отсюда и получается площадь поля.

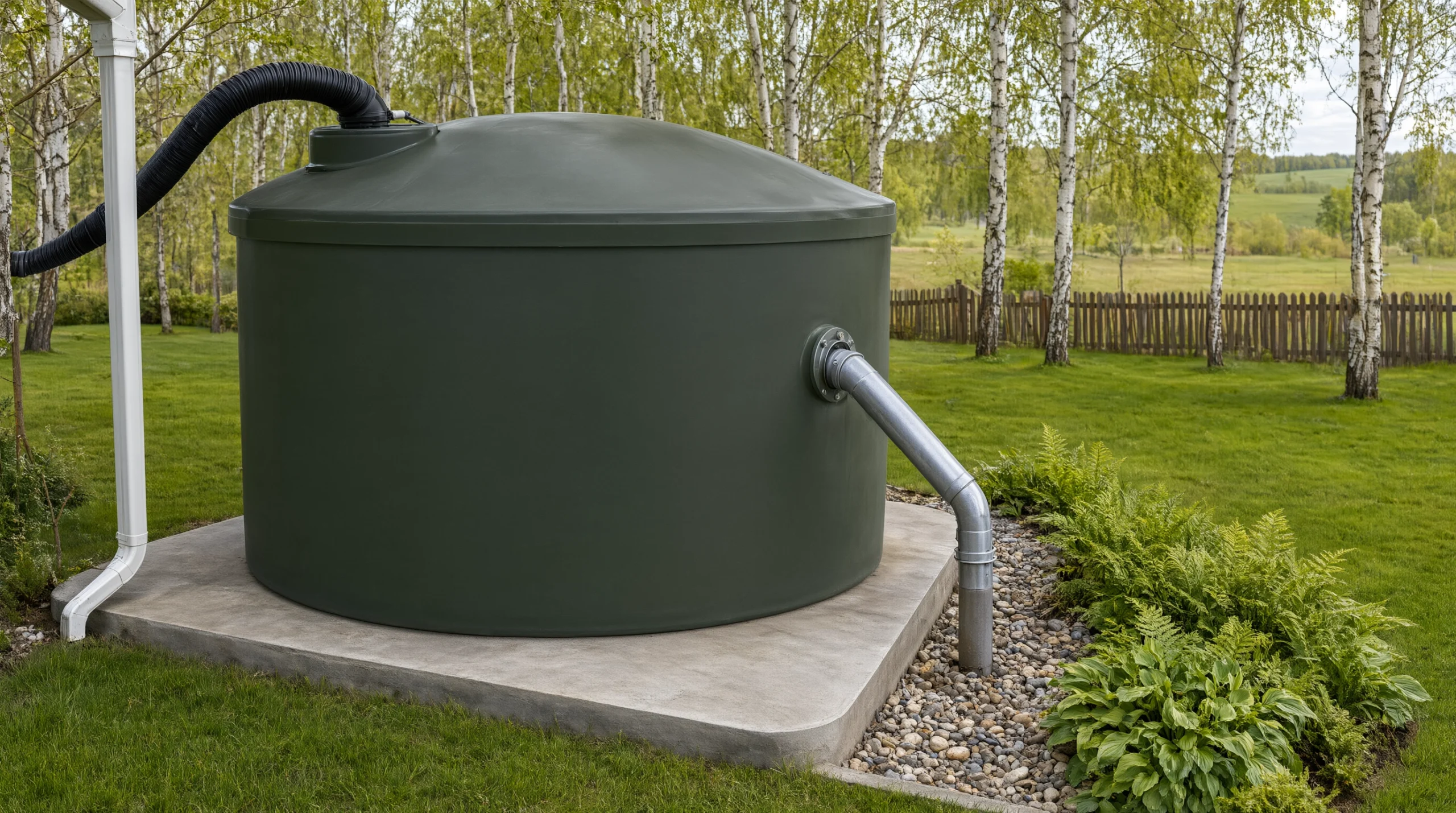

Вариант 4: накопительная ёмкость для полива
Ёмкость на 2–5 м³, закопанная или наземная, превращает проблему отвода воды с участка в ресурс. Дождевая вода мягкая, без хлора, с температурой окружающего воздуха — для полива она объективно лучше водопроводной.
Обязательное условие — перелив. Ёмкость наполнится за один дождь, и дальше вся вода пойдёт через перелив, то есть точка сброса всё равно нужна. Накопитель снижает пиковую нагрузку, но не отменяет схему.
Второе условие — фильтрация на входе: пескоуловитель и сетчатый фильтр, иначе ёмкость за сезон заполнится осадком и листвой.
Вариант 5: принудительная откачка
Крайний случай: участок в низине, кювета нет, грунт — глина, самотёком воду девать некуда. Тогда ставится приямок с дренажным насосом и поплавковым выключателем, а вода перекачивается в точку сброса за пределами участка.
Минусы очевидны: зависимость от электричества, ресурс насоса 5–8 лет, обслуживание. Резервное питание в такой схеме — не роскошь: отключение света во время ливня совпадает достаточно часто, чтобы это учитывать.
Насос подбирают по двум цифрам: производительность не ниже расчётного притока воды с участка за час и напор с запасом на высоту подъёма плюс потери в трубе. Модель «с запасом на глаз» обычно оказывается либо шумной и избыточной, либо не справляется в пик.
Как выбрать схему отвода воды с участка
| Условия | Рабочее решение | Резерв |
|---|---|---|
| Есть рабочий кювет, участок выше дороги | Самотёчный сброс в кювет | Не требуется |
| Песок под суглинком, кювета нет | Дренажный колодец | Перелив в понижение рельефа |
| Суглинок, есть свободная площадь | Поле фильтрации или тоннели | Накопитель на пик |
| Глина, участок в низине | Накопитель + откачка | Резервное питание насоса |
| Вода нужна для полива | Накопитель 3–5 м³ с переливом | Любая из схем выше |
Чего делать нельзя
- Сбрасывать воду с участка на соседний участок — прямая причина конфликта и предписания.
- Врезать ливнёвку в хозяйственно-бытовую канализацию или септик — септик выйдет из строя.
- Выводить трубу в дренажную обойму глубинного дренажа — вода пойдёт обратно в грунт.
- Сбрасывать воду в собственный газон — получите зону постоянного замокания и выпад растений.
- Отводить воду с участка к фундаменту гаража или хозблока, потому что «там ниже».
- Оставлять выпуск без укрепления откоса — за два сезона его подмоет.
- Проектировать ливнёвку раньше, чем определена конечная точка приёма воды с участка.
Что стоит на стороне подрядчика
Точка сброса выбирается по топосъёмке и шурфам, а не по внешнему виду участка. Минимальный набор исходных данных: высотные отметки, уровень грунтовых вод на весну, состав грунта до 3 м, наличие и состояние кювета, границы соседних участков.
Если подрядчик берётся за ливнёвку, не задав ни одного из этих вопросов, схема отвода воды с участка у него, скорее всего, ещё не определена. Это стоит выяснить до подписания договора, а не после первого ливня.
Расчёт объёма накопителя
Ёмкость подбирается не «на глаз», а от площади водосбора и от того, какую долю ливня нужно задержать. Полностью принять весь объём воды с участка накопитель не может — он работает как буфер, снимающий пик.
| Участок | Водосбор | Объём за ливень 25 мм | Рабочий накопитель |
|---|---|---|---|
| 10 соток, дом 100 м² | ≈ 160 м² | ≈ 4 м³ | 2–3 м³ |
| 15 соток, дом 150 м² | ≈ 250 м² | ≈ 6 м³ | 3–4 м³ |
| 25 соток, дом 200 м² с гаражом | ≈ 400 м² | ≈ 10 м³ | 5–6 м³ |
| Коммерческая площадка | От 1000 м² | От 25 м³ | Расчёт по проекту |
Перелив обязателен при любом объёме: как только ёмкость заполнена, весь дальнейший приток воды с участка идёт мимо неё. Перелив выводится в ту же точку сброса, что и основная трасса, и рассчитывается на полный расход системы.
Правовая сторона и согласования
Отвод воды с участка за его границы затрагивает чужую собственность, и это единственная часть темы, где технический выбор ограничен внешними условиями.
- Сброс на соседний участок недопустим — это основание для предписания и требования переделки.
- Выпуск в придорожный кювет согласуется с балансодержателем дороги: местным исполкомом, дорожной службой либо правлением товарищества.
- Врезка в общую ливневую сеть посёлка требует разрешения владельца сети и обычно технических условий.
- Сброс в водоём регулируется природоохранным законодательством, самовольный выпуск не допускается.
- Внутри собственного участка колодцы, поля фильтрации и накопители не согласовываются.
- До начала работ границы участка стоит подтвердить по документам, а не по забору.
Практический порядок: сначала выясняется, куда физически может уйти вода с участка, затем проверяется, чья это территория, и только потом проектируется трасса. Обратная последовательность приводит к переделке уже смонтированной системы.
Дренажные тоннели: расчёт количества модулей
Модуль объёмом около 300 л принимает залповый сброс и отдаёт воду в грунт постепенно. Количество считается от объёма, который нужно задержать, и от водопроницаемости грунта.
| Грунт | Скорость отдачи | Модулей на 3 м³ воды с участка |
|---|---|---|
| Песок | Высокая, блок опорожняется за 4–8 ч | 10 шт. |
| Супесь | Средняя, 12–24 ч | 12–14 шт. |
| Суглинок | Низкая, более суток | 16–20 шт. и перелив |
| Глина | Практически нулевая | Не применяется |
Блок оборачивается геотекстилем, укладывается на щебёночную подушку и засыпается. Под газоном достаточно 40–50 см грунта сверху, под проездом требуется расчёт на нагрузку и усиленные модули.
Использование дождевой воды
Собранная вода с участка — ресурс, который в большинстве проектов просто выбрасывается. Дождевая вода мягкая, без хлора и извести, с температурой воздуха: для полива она объективно лучше водопроводной и не вызывает хлороза у растений.
Для подключения к автополиву нужны насос нужной производительности и фильтрация: сетчатый фильтр на входе в ёмкость и дисковый перед капельными линиями. Без фильтрации капельницы забиваются за один сезон.
Техническое использование — мойка дорожек, инструмента, полив из шланга — не требует ничего, кроме насоса и крана. Это самый простой способ окупить накопитель.
Работа точки сброса зимой
Зимой система в основном простаивает: осадки выпадают в твёрдом виде. Проблемы начинаются в оттепель, когда талая вода идёт по мёрзлому грунту и не впитывается вовсе.
- Выпуск в кювет должен оставаться открытым — снежный вал перед ним перекрывает сброс.
- Наземный накопитель на зиму опорожняется, подземный работает при заглублении ниже промерзания.
- Дренажный насос в приямке зимой не отключают: оттепель даёт пиковый приток.
- Поле фильтрации в мёрзлом грунте не работает — на этот период нужен перелив.
- Решётки лотков и дождеприёмники освобождают от наледи до начала оттепели.
Ошибки при выборе точки сброса
- Точка выбрана по внешнему виду рельефа, без нивелира и без шурфов.
- Дренажный колодец заложен на глине — наполняется за один дождь и стоит полным.
- Объём накопителя рассчитан на средний дождь, а не на пиковый.
- Перелив не предусмотрен вовсе.
- Выпуск направлен в сторону соседнего участка «потому что там ниже».
- Ливнёвка врезана в септик или в хозяйственно-бытовую канализацию.
- Поле фильтрации размещено ближе 3 м от фундамента.
- Трасса спроектирована раньше, чем определена конечная точка приёма воды с участка.
Пример: три варианта сброса для одного участка
Участок 15 соток, суглинок, песок на глубине около 2,5 м, дорога выше уровня участка на 30 см, кювет заросший. Расчётный залповый объём воды с участка — около 6 м³.
| Вариант | Что делается | Плюсы | Ограничения |
|---|---|---|---|
| Кювет после расчистки | Согласование, расчистка, выпуск с укреплением откоса | Дёшево, надёжно, без обслуживания | Участок ниже дороги — нужен подъём воды |
| Дренажный колодец до песка | Бурение 3 м, колодец с фильтрующим дном | Самотёк, минимум обслуживания | Требуется подтверждение песка бурением |
| Накопитель 4 м³ с переливом | Ёмкость, фильтрация, насос для полива | Вода с участка используется повторно | Перелив всё равно нужен, есть обслуживание |
Первый вариант отпадает из-за отметок: самотёком вода с участка в кювет не уйдёт. Остаются второй и третий, и выбор между ними решается результатом бурения.
Если песок подтверждается — колодец дешевле и проще. Если под суглинком идёт глина, единственным рабочим решением остаётся накопитель с переливом в понижение рельефа и дренажным насосом на пиковые сбросы.
Этот разбор показывает главное: схема отвода воды с участка не выбирается по каталогу. Она определяется отметками и геологией, и оба параметра нужно получить до проектирования трасс.
Что уточнить до проектирования трасс
- Как определена точка сброса — по нивелиру и бурению или по внешнему виду рельефа?
- Какой залповый объём воды с участка заложен в расчёт и от какой площади водосбора?
- Что происходит с системой, когда накопитель заполнен, — куда идёт перелив?
- Согласован ли выпуск за пределы участка и с кем?
- Что предусмотрено на случай замерзания или переполнения зимой?
- Если ставится насос — какая производительность, есть ли защита от сухого хода?
- Кто обслуживает точку сброса и с какой периодичностью?
Второй и третий вопросы — ключевые. Подрядчик, который не может назвать расчётный объём воды с участка и маршрут перелива, проектирует систему по аналогии, а не по расчёту.
Сколько стоит организация точки сброса
Отдельного прайса на точку сброса нет — состав работ слишком сильно зависит от выбранной схемы. Опубликованные расценки покрывают элементы, которые входят в большинство вариантов.
| Позиция | Единица | Цена работ |
|---|---|---|
| Труба ливневой канализации | м.п. | 25 BYN |
| Железобетонный колодец | элемент | 95 BYN |
| Люк | шт. | 80 BYN |
| Пескоуловитель | шт. | 55 BYN |
| Ручная выборка грунта | м³ | 85 BYN |
Расценки приведены по прайсу сайта и подлежат сверке на дату сметы. Ёмкости, тоннели, насосное оборудование и щебень считаются отдельно. Дренаж и ливневая канализация: состав услуги и прайс.
Наши работы по этой теме
На этих объектах схема сброса определялась до начала земляных работ.
- Благоустройство участка 15 соток в п. Городище
Проект, ливнёвка и мощение - Благоустройство участка 25 соток в д. Прилепы
Вертикальная планировка, дренаж и мощение
Частые вопросы про отвод воды с участка
Можно ли сбрасывать воду в общую канаву посёлка?
Как правило, да, но с согласованием у правления или управляющей организации. Самовольная врезка при жалобе соседей заканчивается предписанием на демонтаж.
Что делать, если участок ниже дороги?
Самотёк исключён, остаются накопитель с откачкой или поле фильтрации, если грунт позволяет. Схема отвода воды с участка в этом случае определяется по результатам бурения.
Какой объём накопителя нужен?
Для типового участка 15 соток — 3–5 м³. Меньший объём переполняется за один дождь и работает только как буфер перед переливом.
Можно ли использовать дождевую воду для автополива?
Да, при наличии фильтрации и насоса нужной производительности. Для капельного полива вода обязательно проходит дисковый фильтр.
Замерзает ли накопительная ёмкость зимой?
Заглублённая ниже глубины промерзания — нет. Наземную на зиму опорожняют, а линию от неё продувают вместе с автополивом.
Нужно ли согласование на дренажный колодец на своей территории?
Нет, если вода не выходит за границы участка. Согласование требуется для организованного сброса воды с участка за его пределы.
Коротко: как выбирается схема
Выбор точки приёма воды с участка сводится к трём вопросам, заданным в правильном порядке.
| Вопрос | Чем отвечается | Что определяет |
|---|---|---|
| Куда физически может уйти вода с участка? | Нивелир, отметки, топосъёмка | Список возможных вариантов |
| Впитывает ли грунт? | Шурф или бурение до 3–4 м | Возможность фильтрации в грунт |
| Чья это территория? | Документы, границы, согласование | Допустимость выпуска |
Порядок важен. Если начать с третьего вопроса, можно потратить время на согласования выпуска, к которому вода с участка всё равно не дойдёт самотёком. Если начать со второго — пробурить там, где сброс невозможен по отметкам.
Практическая сводка по грунтам: на песке работает дренажный колодец, на супеси — поле фильтрации или тоннели, на суглинке — тоннели с переливом, на глине фильтрация в грунт не работает вовсе и остаются кювет либо накопитель с откачкой.
Независимо от схемы обязательны две вещи: перелив на случай переполнения и укрепление откоса в месте выпуска. Без первого система отказывает в сильный дождь, без второго выпуск подмывает за два сезона.
Ещё один вывод, который стоит проговорить отдельно: приём воды с участка проектируется первым, до трассировки. От отметки точки сброса считаются уклоны и глубина заложения всех труб, поэтому изменить её после начала земляных работ означает переделать трассы целиком.
И последнее. Объём воды с участка считается по пиковому дождю, а не по среднему. Система, рассчитанная по среднему, переполняется четыре-пять раз за сезон — ровно в те дни, когда отвод воды с участка нужен больше всего.
