Прокладка коммуникаций — этап, который на участке невидим, а стоит ошибок дороже всех остальных. Кабель освещения, трубы полива, ливнёвка и дренаж уходят под землю до того, как появится плитка и газон, и вернуться к ним потом можно только через вскрытие готового покрытия.
Ниже — рабочая очерёдность прокладки коммуникаций, глубины заложения, требования к гильзам и пересечениям, а также перечень закладных, которые имеет смысл сделать даже под системы, которые пока не планируются.
Почему очерёдность важнее качества монтажа
Благоустройство участка — процесс с жёсткой последовательностью. Каждый следующий слой закрывает предыдущий, и доступ к нижнему уровню закрывается окончательно.
Аккуратно смонтированный кабель, уложенный после мощения, всё равно останется проблемой: через два года при ремонте светильника плитку придётся разбирать. И наоборот — прокладка коммуникаций в правильном порядке допускает более простой монтаж, потому что доступ есть сверху и с любой стороны.
| Очередь | Что делается | Почему именно здесь |
|---|---|---|
| 1 | Топосъёмка, отметки, вертикальная планировка | Все глубины считаются от проектных отметок |
| 2 | Земляные работы, вывоз и завоз грунта | Техника проходит по участку свободно |
| 3 | Дренаж и ливнёвка | Самые глубокие трассы, остальные обходят их сверху |
| 4 | Водопровод и трубы автополива | Ниже глубины промерзания или с продувкой |
| 5 | Кабельные линии освещения и розеток | Пересекают трассы полива сверху, в гильзах |
| 6 | Гильзы под перспективные линии коммуникаций | Последний момент, когда это дёшево |
| 7 | Основания и мощение | Закрывает всё, что ниже |
| 8 | Плодородный слой, посадки, газон | Финальный слой |
Отклонение от этой последовательности возможно, но каждое обходится в деньги. Самое дорогое — когда прокладка коммуникаций выполняется после мощения: вскрытие, переукладка и видимые швы на месте разбора.
Глубины заложения
Глубины разных коммуникаций отличаются, и именно это позволяет им пересекаться без конфликтов. Общий принцип: чем ниже система коммуникаций, тем раньше она монтируется.
Глубина каждой трассы определяется её физикой: дренаж работает от уровня грунтовых вод, ливнёвка — от уклона, водопровод — от глубины промерзания, кабель — от требований механической защиты. Совмещать их в один уровень нельзя.
| Система | Глубина | Примечание |
|---|---|---|
| Глубинный дренаж | 0,6–1,2 м | Самая нижняя отметка на участке |
| Ливневая канализация | 0,4–0,8 м | Уклон 1–2 см на м.п. |
| Водопровод (зимний) | Ниже 1,6 м | Либо с греющим кабелем и утеплением |
| Магистраль автополива | 0,3–0,4 м | С уклоном к дренажным клапанам, продувается |
| Кабель освещения | 0,5–0,7 м | В гофре или трубе ПНД, с сигнальной лентой |
| Кабель под покрытием | 0,7 м, в жёсткой трубе | Гильза выходит за пределы покрытия на 0,5 м |
Отметки всех коммуникаций берутся от проектной поверхности, а не от текущего уровня грунта. Если после земляных работ участок поднимется на 30 см завозным грунтом, все фактические глубины сместятся, и трубы полива окажутся глубже, чем нужно, а кабель — мельче.
Гильзы и пересечения

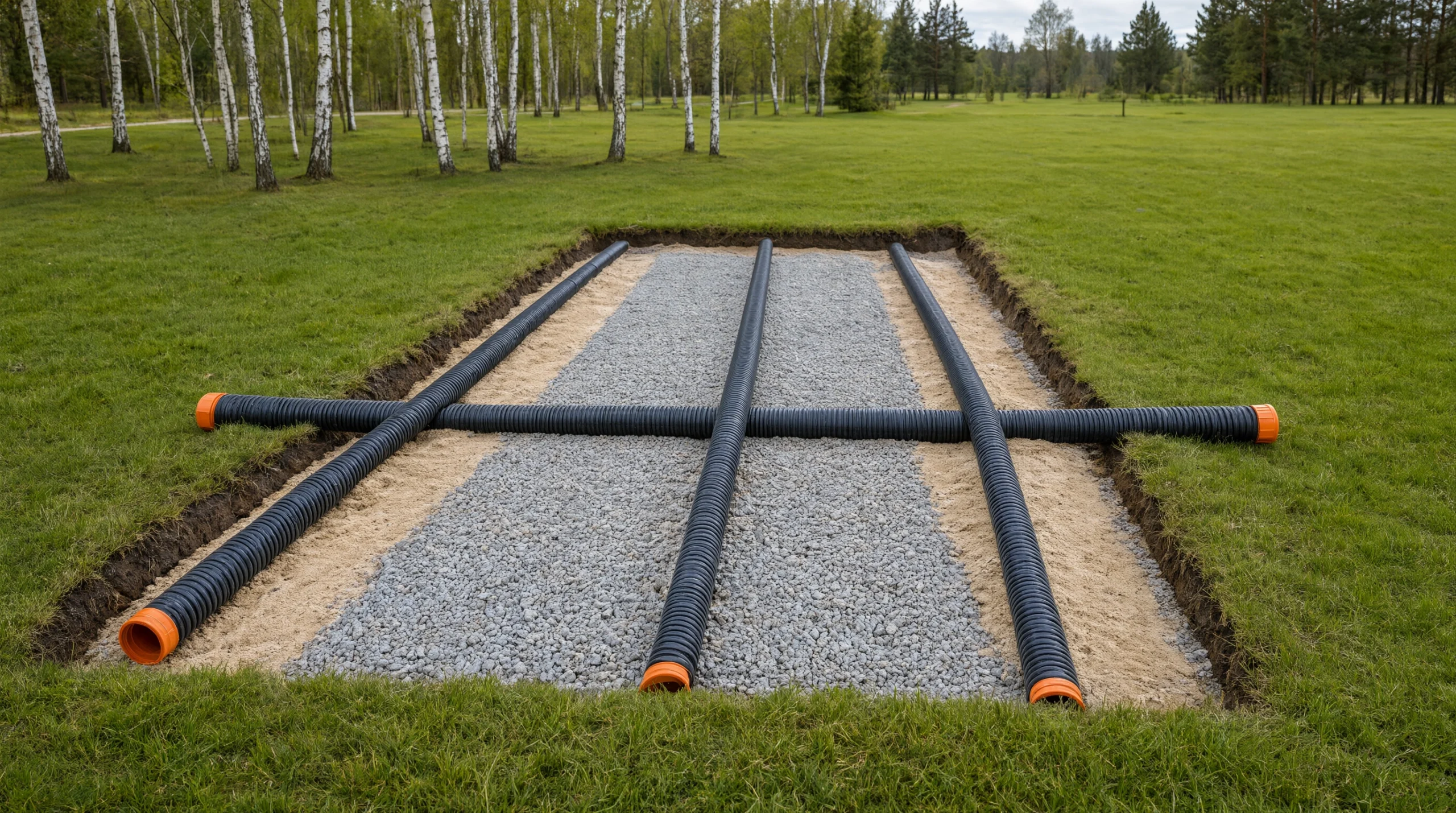

Гильза — отрезок трубы большего диаметра, в котором проходит рабочая линия. Она нужна в двух случаях: под покрытием и при пересечении коммуникаций между собой.
- Под каждой дорожкой, площадкой и въездом — гильза с выпуском на 0,5 м в обе стороны.
- Пересечение кабеля с трубой — по вертикали, с зазором не менее 100 мм, кабель выше.
- Пересечение трубы полива с ливнёвкой — полив выше, чтобы не мешать уклону.
- Концы гильз заглушаются, иначе за сезон они заполнятся грунтом и водой.
- Гильза под будущий кабель прокладывается вместе с протяжкой — потом её не пробить.
- Все трассы коммуникаций фиксируются на исполнительной схеме с привязками к капитальным объектам.
Исполнительная схема коммуникаций — самый недооценённый документ. Через три года, когда потребуется посадить дерево или поставить столб, единственный способ не перебить лопатой чужую работу — посмотреть, где на самом деле проходят трассы.
Закладные под то, чего пока нет
Практика показывает: примерно половина участков дозревает до автополива, уличных розеток или подсветки на второй-третий год после благоустройства. Стоимость гильзы под будущую линию на этапе земляных работ — единицы процентов от стоимости последующего вскрытия покрытия.
| Закладная | Куда | Зачем |
|---|---|---|
| Гильза 50 мм под кабель | Под каждой дорожкой и въездом | Освещение, розетки, ворота |
| Гильза 63–110 мм | Под площадками | Полив, вода, резерв |
| Труба ПНД 32 мм | К дальней точке участка | Летний водопровод, автополив |
| Кабель к воротам | От щита к въездной группе | Автоматика, домофон, освещение |
| Гильза к беседке или бане | От дома к зоне отдыха | Свет, розетки, вода |
| Трасса к границе участка | До забора | Подсветка периметра, видеонаблюдение |
Список закладных формируется на этапе проекта вместе с заказчиком: обсуждается не только то, что делается сейчас, но и то, что может понадобиться в перспективе пяти лет. Схема перспективных коммуникаций стоит одного разговора, а экономит десятки тысяч рублей.
Типичные ошибки при прокладке коммуникаций
- Кабель уложен в грунт без гофры и без сигнальной ленты — при поиске коммуникаций его не видно.
- Трасса проходит под будущим местом посадки крупномера.
- Гильзы не заложены — через два года плитку вскрывают ради одного кабеля.
- Глубины отмерены от текущего уровня грунта, а не от проектных отметок.
- Магистраль автополива уложена без уклона к дренажным клапанам — продувка не спасёт.
- Пересечение кабеля и трубы выполнено в одной плоскости, без вертикального разноса.
- Исполнительная схема коммуникаций не составлена, привязок нет.
Сроки и организация работ
На участке 15 соток полный цикл подземных работ — 5–12 рабочих дней. Разброс зависит от протяжённости трасс, глубины дренажа и объёма выемки грунта.
Ключевой организационный момент: прокладку коммуникаций разумно вести одним подрядчиком в одном цикле. Когда ливнёвку делает одна бригада, полив — вторая, а электрику — третья, каждая приходит в свои сроки и роет свою траншею поперёк чужой.
Совмещённый график даёт и экономию: общая траншея под несколько коммуникаций сокращает объём земляных работ на 30–40 % по сравнению с раздельной прокладкой, а техника заходит на участок один раз вместо трёх.
Если участок уже благоустроен
Ситуация встречается регулярно: плитка уложена, газон принят, и через два года выясняется, что нужен свет вдоль дорожки или розетка у беседки. Полное вскрытие покрытия — не единственный вариант.
| Метод | Где применим | Ограничение |
|---|---|---|
| Прокол грунта | Под дорожкой шириной до 2–2,5 м | Только прямые участки, точность ±10 см |
| Горизонтальное бурение | Под площадкой и въездом | Требует техники и подъезда |
| Локальный разбор мощения | Плитка на песчаном основании | Швы на месте разбора остаются заметными |
| Трасса в обход | По газону и цветникам | Длиннее, но дешевле вскрытия |
| Наземная прокладка в лотке | Временное решение | Портит вид, ограничена по сроку |

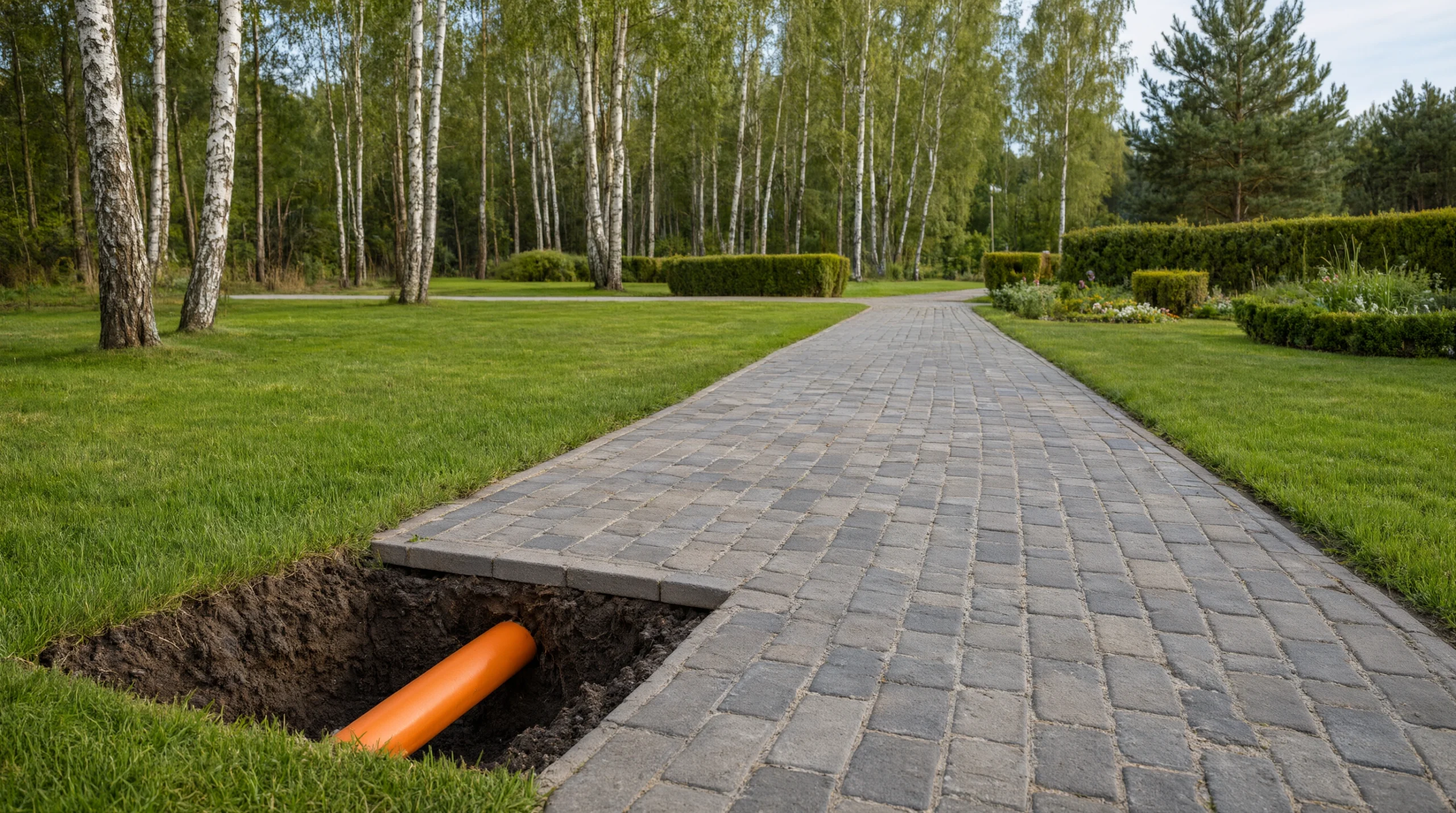

Прокол под дорожкой — самый частый рабочий вариант: приямки роются с двух сторон покрытия, между ними пробивается труба. Стоимость несопоставима с переукладкой, а покрытие остаётся нетронутым.
Перед любым из этих способов трассы, которые уже лежат в земле, ищут трассоискателем. Работать лопатой вслепую на благоустроенном участке — гарантированное повреждение того, что было проложено раньше.
Кто за что отвечает
Прокладка коммуникаций на участке почти всегда затрагивает нескольких исполнителей: подрядчика по благоустройству, электрика, монтажников полива, иногда бригаду, тянувшую внешние сети. Конфликты возникают в стыках зон ответственности, а не внутри них.
| Система | Кто обычно выполняет | Что должен согласовать |
|---|---|---|
| Дренаж и ливнёвка | Подрядчик по благоустройству | Отметки, точку сброса, пересечения |
| Водопровод на участке | Сантехник или подрядчик | Глубину, ввод в дом, пересечения |
| Магистрали автополива | Монтажники полива | Трассы, глубину, узлы управления |
| Кабельные линии | Электрик | Трассы, гильзы, щит, УЗО |
| Земляные работы | Подрядчик по благоустройству | График захода техники |
| Исполнительная схема | Тот, кто вёл общий график | Сведение всех трасс в один документ |
Практика показывает: если общий график не ведёт никто, каждый исполнитель приходит в свои сроки и роет траншею поперёк чужой. Организационно правильнее назначить одного ответственного за очерёдность коммуникаций — обычно им становится подрядчик по благоустройству, потому что земляные работы и покрытия на нём.
Внешние подключения и согласования
Внутренние линии коммуникаций на собственной территории не согласовываются. Согласование требуется там, где сеть выходит за границу участка или подключается к чужой инфраструктуре.
- Подключение к электросетям — технические условия энергоснабжающей организации.
- Ввод водопровода от центральной сети — ТУ водоканала или обслуживающей организации.
- Скважина — регистрация в порядке, установленном законодательством о недрах.
- Выпуск ливнёвки в кювет или общую сеть — согласие балансодержателя.
- Пересечение красных линий и охранных зон существующих сетей — отдельное согласование.
- До земляных работ — запрос о наличии чужих коммуникаций в границах участка.
Последний пункт недооценивают. Через участок могут проходить транзитные сети посёлка, о которых нынешний собственник не знает. Повреждение такой линии — не только ремонт, но и ответственность перед владельцем сети.
Гильзы: диаметры и запас
Гильза стоит копейки на этапе земляных работ и десятки тысяч рублей после мощения. Экономия на закладных — самая дорогая экономия во всём цикле.
| Назначение | Диаметр гильзы | Запас |
|---|---|---|
| Один кабель освещения | 50 мм | Плюс протяжка внутри |
| Группа кабелей | 110 мм | Не более 40 % заполнения |
| Труба автополива 32 мм | 63 мм | Свободный ход трубы |
| Водопровод 32–40 мм | 110 мм | Возможность замены без вскрытия |
| Резерв на будущее | 110 мм | Минимум одна на каждое пересечение покрытия |
Гильза выводится за край покрытия минимум на 0,5 м с каждой стороны и закрывается заглушкой. Без заглушки за сезон она заполняется грунтом и водой, и протянуть в неё что-либо уже не получится.
Внутри гильзы обязательна протяжка — капроновый шнур. Он стоит ничего и превращает гильзу из «трубы в земле» в рабочий канал для будущих коммуникаций.
Исполнительная схема: что в ней должно быть
Схема — единственный документ, который остаётся у заказчика после того, как всё закопано. Требовать её нужно в договоре, а не после окончания работ.
| Элемент схемы | Зачем |
|---|---|
| План участка в масштабе | Основа для привязок |
| Трассы всех коммуникаций разным цветом | Читается без пояснений |
| Привязки к капитальным объектам | Углы дома, забор — то, что не сдвинется |
| Глубины заложения в характерных точках | Понятно, на какой отметке копать |
| Расположение колодцев, боксов, гильз | Точки доступа для обслуживания |
| Отметки узлов и уклоны | Проверка при ремонте |
| Фотофиксация до засыпки | Подтверждение состава скрытых работ |
Формат значения не имеет: годится и PDF, и фотография чертежа. Важно, чтобы привязки шли к неподвижным объектам. Схема с привязкой «3 м от куста» через пять лет бесполезна.
Если схемы нет
На участке, купленном с готовым благоустройством, схема коммуникаций обычно отсутствует. Перед любыми земляными работами трассы ищут приборно.
Трассоискатель находит кабели под напряжением и металлические трубы; пластиковые трубы полива и ливнёвки — только при наличии закладного маркера или через прозвонку с зондом. Полдня работы специалиста дешевле, чем перебитый кабель и поиск места повреждения.
Найденные трассы имеет смысл сразу нанести на план и сохранить — фактически это создание исполнительной схемы задним числом.
Экономика совмещённой траншеи
| Сценарий | Земляные работы | Заходов техники | Срок |
|---|---|---|---|
| Все системы в одном цикле | Базовая | 1 | 5–12 дней |
| Ливнёвка отдельно, полив через год | +30–40 % | 2 | Плюс восстановление |
| Кабель после мощения | + вскрытие покрытия | 2 | Плюс переукладка и видимые швы |
| Всё после благоустройства | До двух раз дороже | 3 и более | Кратно дольше |
Разница в стоимости прокладки коммуникаций между первым и последним сценарием на участке 15 соток измеряется тысячами рублей. Это тот случай, когда правильная очерёдность экономит больше, чем любой торг по расценкам.
Пример: план коммуникаций для участка 15 соток
Дом, гараж, беседка в дальнем углу, планируется мощение въезда и дорожек, автополив газона и освещение. Ниже — перечень трасс коммуникаций, который получается на таком объекте.
| Трасса | Протяжённость | Глубина | Гильзы |
|---|---|---|---|
| Дренаж по контуру дома | 46 м | 0,9 м | Нет |
| Ливнёвка от выпусков к точке сброса | 65 м | 0,4–0,7 м | 2 под дорожками |
| Водопровод к беседке | 35 м | 1,6 м | 1 под въездом |
| Магистраль автополива | 80 м | 0,35 м | 3 под дорожками |
| Кабель освещения, 4 группы | 120 м | 0,6 м | 5 под покрытиями |
| Кабель к воротам и домофону | 25 м | 0,6 м | 1 под въездом |
| Резервные гильзы | — | 0,6 м | 4 на перспективу |
Итого около 370 погонных метров трасс и 16 гильз. При раздельной прокладке коммуникаций это три-четыре захода техники и три раза вскрытая одна и та же полоса участка; в одном цикле — один заход и общие траншеи там, где системы идут параллельно.
Четыре резервные гильзы в этом перечне — самая недооценённая позиция. Они стоят порядка нескольких десятков рублей на этапе земляных работ и снимают необходимость вскрывать мощение, когда через два года понадобится подсветка забора или розетка у беседки.
Что уточнить по подземным трассам
- Кто ведёт общий график прокладки коммуникаций и отвечает за очерёдность?
- От каких отметок считаются глубины — от текущего уровня грунта или от проектного?
- Сколько гильз заложено и есть ли резервные под перспективные линии?
- Как решаются пересечения: какой системе отдан верхний уровень?
- Заложена ли протяжка внутри гильз и закрыты ли их концы заглушками?
- Проверялось ли наличие чужих коммуникаций в границах участка?
- Передаётся ли исполнительная схема с привязками к капитальным объектам?
- Есть ли фотофиксация трасс до обратной засыпки?
Первый вопрос организационный, но по опыту он решает больше остальных: если общий график коммуникаций не ведёт никто, дальше начинается серия взаимных вскрытий.
Сколько стоит прокладка коммуникаций
Единого прайса на прокладку коммуникаций нет: смета собирается по метражу трасс, глубине и объёму земляных работ. Опубликованные расценки дают ориентир по смежным позициям, которые входят в большинство смет на подземные коммуникации.
| Позиция | Единица | Цена работ |
|---|---|---|
| Труба ливневой канализации | м.п. | 25 BYN |
| Железобетонный колодец | элемент | 95 BYN |
| Ручная выборка грунта | м³ | 85 BYN |
| Укладка тротуарной плитки | м² | от 36 BYN |
| Подрезка плитки | м.п. | 12 BYN |
Расценки приведены по прайсу сайта и требуют сверки на дату сметы. Кабель, трубы, гильзы и арматура считаются по спецификации проекта. Точная стоимость определяется после выезда: ландшафтное проектирование участка.
Наши работы по этой теме
На этих объектах подземные трассы выполнялись в одном цикле с планировкой и мощением.
- Благоустройство участка 25 соток в д. Гатовино
Проектирование параллельно со строительством дома и полная реализация - Благоустройство участка 25 соток в д. Прилепы
Вертикальная планировка, дренаж и мощение
Частые вопросы про прокладку коммуникаций
Можно ли проложить кабель после укладки плитки?
Только через гильзу, заложенную заранее, либо методом прокола под покрытием на коротком участке. В остальных случаях покрытие вскрывают.
На какой глубине класть кабель на участке?
От 0,5 до 0,7 м в гофре, с сигнальной лентой над трассой. Под проездом — 0,7 м в жёсткой трубе.
Нужно ли согласовывать прокладку коммуникаций внутри участка?
Внутренние линии коммуникаций на собственной территории не согласовываются. Согласование требуется на подключение к внешним сетям и на пересечение красных линий.
Что делать, если схемы коммуникаций не осталось?
Трассы ищут трассоискателем перед любыми земляными работами. Это дешевле, чем перебить кабель или трубу и искать место повреждения.
Можно ли вести полив и кабель в одной траншее?
Да, при вертикальном разносе не менее 100 мм и кабеле в гофре выше трубы. Общая траншея экономит земляные работы.
Сколько закладных имеет смысл делать?
Как минимум по одной гильзе под каждым пересечением будущих покрытий и по трассе к каждой перспективной зоне — беседке, бане, воротам, дальней границе.
Коротко: правило одного цикла
Всё содержание сводится к одному принципу: прокладка коммуникаций выполняется в один цикл и до устройства покрытий. Остальное — детали реализации.
| Что закладывается | Когда | Цена ошибки |
|---|---|---|
| Дренаж | Первым, самый нижний уровень | Повторное вскрытие всех трасс выше |
| Ливнёвка | После дренажа | Конфликт отметок, врезка в дренаж |
| Вода и полив | После водоотвода | Перекладка магистрали по газону |
| Кабельные линии | Верхний уровень | Вскрытие мощения под один кабель |
| Гильзы и закладные | Последний дешёвый момент | Разбор покрытия через два года |
| Исполнительная схема | По ходу работ | Поиск коммуникаций трассоискателем |
Совмещённая траншея сокращает объём земляных работ на 30–40 % и оставляет один заход техники вместо трёх. Условие одно — вертикальный разнос систем не менее 100 мм на пересечениях, с кабелем в верхнем уровне.
Отдельно про резервные гильзы. Практика показывает, что около половины участков дозревают до автополива, подсветки или уличных розеток на второй-третий год. Гильза под будущие коммуникации стоит десятки рублей сейчас и экономит вскрытие мощения потом — это лучшее соотношение затрат и эффекта во всём цикле благоустройства.
