На частном участке водоотводный лоток выбирают по ширине и внешнему виду. На парковке, въезде в паркинг или проезде торгового объекта главным параметром становится другой — класс нагрузки. Решётка, рассчитанная на пешехода, под колесом мусоровоза складывается в первый месяц.
Классы нагрузки лотков заданы стандартом EN 1433 и обозначаются буквой с цифрой: от A15 до F900. Цифра — это испытательная нагрузка в килоньютонах, то есть примерно в тоннах, делённых на десять. Ошибка в один класс вниз означает замену решёток через сезон, ошибка на два — разрушение бетонной обоймы вместе с покрытием вокруг.
Разбираем классы нагрузки по зонам коммерческого объекта, гидравлический расчёт по площади водосбора, конструкцию обоймы и порядок приёмки.
Классы нагрузки: что означает маркировка
Класс нагрузки определяется не весом машины целиком, а нагрузкой на одно колесо с коэффициентом динамики. Поэтому лёгкий фургон, который разгоняется и тормозит на лотке, нагружает решётку сильнее стоящего грузовика.
| Класс | Испытательная нагрузка | Где применяется |
|---|---|---|
| A15 | 1,5 т | Пешеходные зоны, газоны, велодорожки — без въезда транспорта |
| B125 | 12,5 т | Тротуары, парковки легкового транспорта, дворовые проезды |
| C250 | 25 т | Въезды, обочины проездов, зоны у бордюра, где колесо заходит на лоток |
| D400 | 40 т | Проезжая часть, проезды грузового транспорта, разгрузочные площадки |
| E600 | 60 т | Промышленные территории, складские проезды, погрузчики |
| F900 | 90 т | Аэродромы, спецтехника — на объектах благоустройства не встречается |
Практический вывод для коммерческой территории: B125 закрывает парковку легковых автомобилей, но не закрывает въезд на неё. На въезде колесо проходит лоток под углом, с динамическим ударом, и там нужен класс нагрузки C250 как минимум.
Второй частый просчёт — лоток у бордюра на парковке. Формально это зона парковки, фактически по нему постоянно заезжают колесом при маневрировании. Такую линию считают по C250, а не по B125.
Класс нагрузки по зонам объекта
На одной территории почти всегда работают три-четыре разных класса. Экономия здесь даёт обратный эффект: единый класс по всему объекту означает либо переплату на пешеходных участках, либо разрушение на проездах.
| Зона коммерческого объекта | Класс нагрузки | Решётка |
|---|---|---|
| Входная группа, крыльцо | A15–B125 | Щелевая или ячеистая, нержавеющая сталь |
| Тротуар вдоль фасада | B125 | Чугун или сталь, ячеистая |
| Парковка легкового транспорта | B125 | Чугунная ячеистая |
| Въезд на парковку | C250 | Чугунная, в бетонной обойме с анкеровкой |
| Проезд пожарной техники | D400 | Чугунная щелевая, рама с анкерами |
| Разгрузочная площадка | D400–E600 | Чугунная, усиленная рама |
| Пандус паркинга | D400 | Чугунная с противоскользящим рисунком |
| Площадка контейнеров ТБО | D400 | Чугунная: мусоровоз нагружает точечно |
Отдельная строка — площадка под мусорные контейнеры. Её часто проектируют как хозяйственную зону и ставят B125, а приезжает мусоровоз полной массой 26 тонн и разворачивается на месте. Класс нагрузки там нужен D400, и это самая частая переделка на территориях жилых комплексов.
Материал решётки под нужный класс нагрузки
| Материал | Классы | Плюсы и ограничения |
|---|---|---|
| Чугун | B125–F900 | Основной выбор для нагрузок: ресурс 25+ лет, шумит под колесом |
| Оцинкованная сталь | A15–C250 | Дешевле, корродирует в местах реза и под реагентами |
| Нержавеющая сталь | A15–C250 | Для входных групп и видовых зон, дорого |
| Полимербетон, корпус | A15–E600 | Лёгкий, гладкий канал, хорошая гидравлика |
| Бетон, корпус | B125–F900 | Тяжелее, дешевле, требует техники при монтаже |
| Пластик, корпус | A15–B125 | Только пешеходные зоны, под нагрузкой деформируется |
Распространённая схема на коммерческом объекте: корпус из полимербетона плюс чугунная решётка нужного класса нагрузки. Корпус даёт гидравлику и небольшой вес при монтаже, решётка принимает колесо.
Гидравлика: класс нагрузки не заменяет пропускную способность
Класс нагрузки отвечает за прочность, а пропускная способность — за то, будет ли вода стоять. Это два независимых параметра, и подбирать нужно оба.
Расчётная интенсивность дождя для Минска — порядка 70–100 л/с на гектар при двадцатиминутной продолжительности. Для прикидки удобнее другая цифра: с одного квадратного метра непроницаемого покрытия в пик сходит около 0,01 л/с.
| Площадь водосбора | Расчётный расход | Ширина лотка | Примечание |
|---|---|---|---|
| До 150 м² | до 1,5 л/с | DN100 | Входная группа, небольшая площадка |
| 150–400 м² | 1,5–4 л/с | DN100 с уклоном корпуса | Тротуар, малая парковка |
| 400–800 м² | 4–8 л/с | DN150 | Парковка на 20–30 мест |
| 800–1500 м² | 8–15 л/с | DN200 | Проезд, большая парковка |
| Свыше 1500 м² | от 15 л/с | DN300 либо две линии | Требует отдельного расчёта |
Площадь водосбора считается в плане, с учётом уклонов: лоток собирает воду со всей плоскости, которая к нему наклонена, включая кровлю, если водостоки выведены на покрытие.
Уклон самого канала задаётся двумя способами: уклоном дна покрытия либо встроенным уклоном корпуса, когда лотки идут по возрастающей высоте. Второй вариант дороже, но не требует перепада на поверхности и применяется там, где площадка должна остаться визуально ровной.

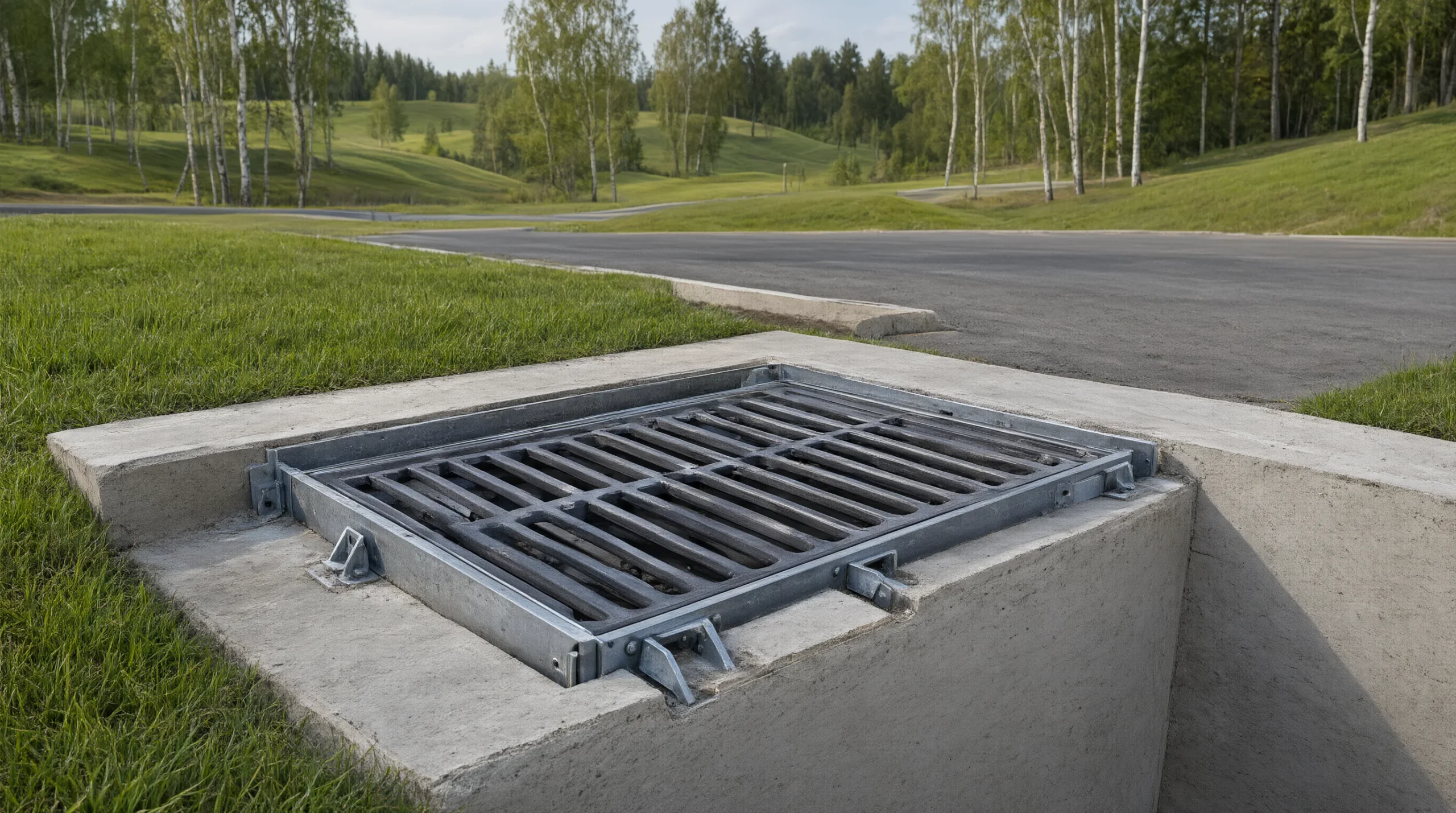

Обойма: без неё класс нагрузки не реализуется
Класс нагрузки лотка реализуется только в правильной обойме. Чугунная решётка D400, уложенная на песок, не выдержит и B125: разрушится не она, а основание под ней.
- Бетонная обойма класса не ниже C25/30, по бокам 10–20 см в зависимости от класса нагрузки.
- Армирование обоймы при D400 и выше — обязательно.
- Рама решётки анкерится к обойме, а не просто вкладывается.
- Верх решётки на 3–5 мм ниже покрытия, иначе колесо бьёт по кромке.
- Деформационный шов между обоймой и покрытием — лоток и плитка садятся по-разному.

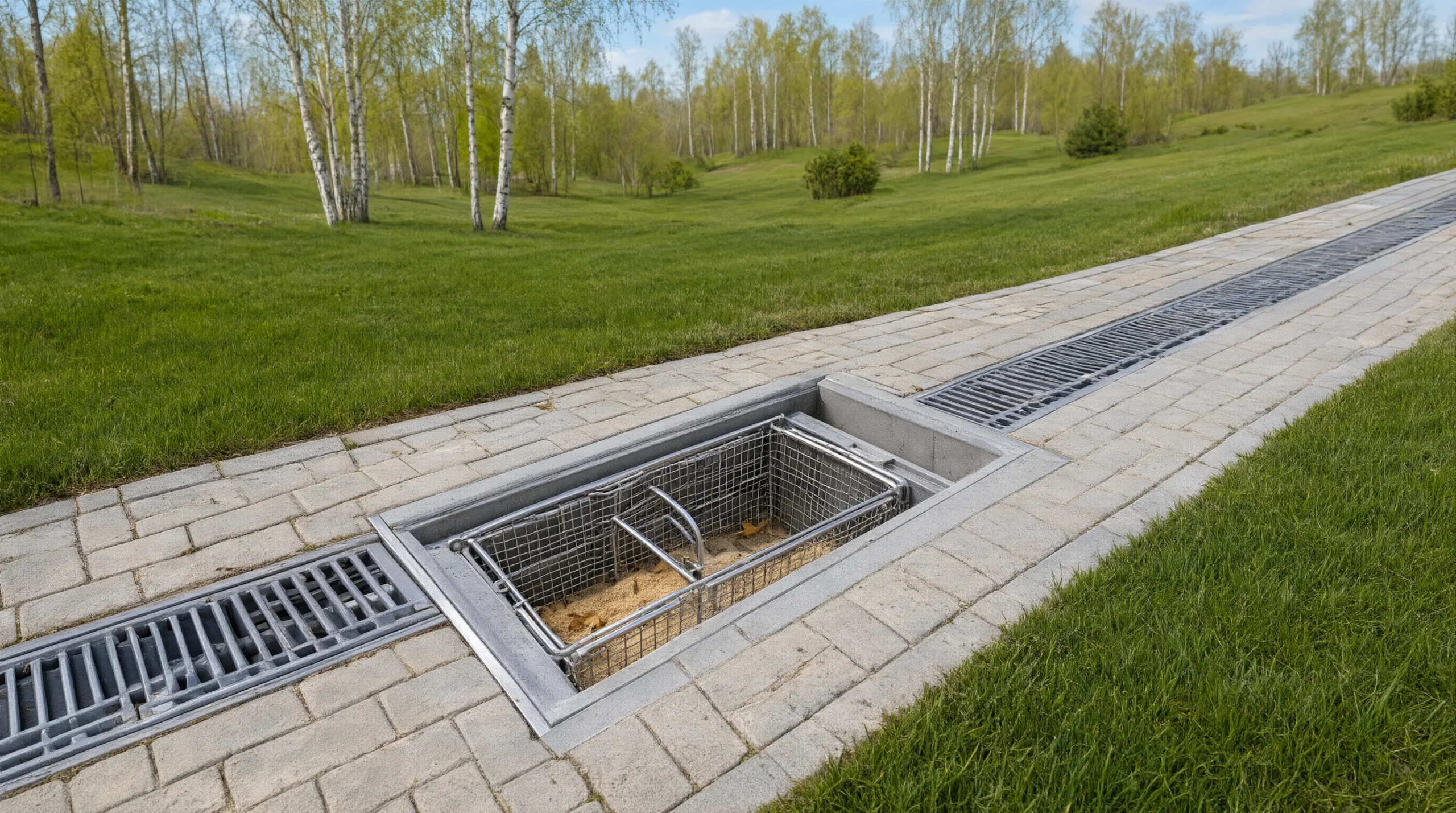

- Пескоуловитель перед выпуском в трубу, с корзиной для механической очистки.
- Ревизионные колодцы на поворотах трассы и через каждые 15–20 м.
Отдельно про кромку. Если решётка стоит выше покрытия хотя бы на несколько миллиметров, каждое колесо наносит удар по краю рамы. Через сезон появляется выкрашивание бетона вокруг обоймы, и дальше разрушение идёт быстро независимо от класса нагрузки самой решётки.
Антивандальность и эксплуатация на объекте
На коммерческом объекте к классу нагрузки добавляются два требования, которых нет на частном участке: решётка не должна сниматься руками и должна обслуживаться без демонтажа покрытия.
| Требование | Решение |
|---|---|
| Защита от снятия | Болтовое или ригельное крепление решётки к раме |
| Очистка без разбора | Пескоуловители с извлекаемой корзиной в доступных точках |
| Промывка трасс | Ревизионные колодцы, доступ с поверхности |
| Зимняя уборка | Решётка заглублена: нож отвала не цепляет кромку |
| Реагенты | Чугун и полимербетон устойчивы, оцинковка корродирует |
| Шум под колесом | Решётка на эластичной прокладке либо щелевая |
Регламент обслуживания прописывают в договоре на содержание территории: пескоуловители чистят два раза в год, трассы промывают раз в 2–3 года. Без этого даже верно подобранный класс нагрузки не спасает — система заиливается и вода выходит на покрытие.
Класс нагрузки для точечного водоотвода
Дождеприёмники и трапы маркируются по тому же стандарту, и для них класс нагрузки подбирают по той же логике, что для линейных лотков. Разница в том, что точечный приёмник почти всегда оказывается в колее — его ставят под водосточной трубой у стены, а значит в зоне, где машина проезжает вплотную.
| Расположение дождеприёмника | Класс нагрузки | Комментарий |
|---|---|---|
| Газон, цветник | A15 | Решётка пластиковая, нагрузки нет |
| Отмостка у фасада | B125 | Пешеходная зона, иногда колесо |
| Отмостка вдоль проезда | C250 | Колесо заходит при объезде |
| Парковочное место | B125–C250 | C250, если возможен грузовой подъезд |
| Проезд | D400 | Чугунная решётка, рама с анкеровкой |
Типовая ошибка — пластиковый дождеприёмник A15 под водосточной трубой на въездной группе. Выглядит аккуратно первый месяц, затем решётка проседает под колесом, корпус деформируется, и вода вместо приёмника уходит в основание мощения.
Класс нагрузки на пандусе и в паркинге
Подземный и крытый паркинг — зона, где к классу нагрузки добавляется уклон. Колесо идёт по решётке не только с вертикальным усилием, но и с тормозным, а зимой по пандусу стекает вода с реагентами.
| Участок паркинга | Класс нагрузки | Особенность |
|---|---|---|
| Перед въездными воротами | D400 | Линия отсекает воду с улицы, идёт постоянный поток |
| Пандус, верхняя точка | D400 | Тормозное усилие, нужна противоскользящая решётка |
| Пандус, нижняя точка | D400 | Вся вода с пандуса, требуется максимальный расход |
| Проезды внутри паркинга | C250–D400 | Зависит от допуска грузового транспорта |
| Машиноместа | B125 | Нагрузка статическая |
| Мойка и техзона | D400 | Постоянная вода, нужен трап с гидрозатвором |
В нижней точке пандуса сходятся оба требования: максимальный класс нагрузки и максимальная пропускная способность. Площадь водосбора там равна всей площади пандуса, а на въезде в паркинг добавляется вода, которую принесли колёса. Экономия на ширине канала в этой точке приводит к затоплению въезда при каждом сильном дожде.
Решётка на пандусе берётся с противоскользящим рисунком и поперечным расположением рёбер. Продольные рёбра на уклоне дают эффект рельса: колесо скользит вдоль, а не тормозит.
Что происходит при ошибке на класс ниже
Разрушение идёт предсказуемо и всегда в одном порядке. Понимание этой цепочки помогает оценить, насколько срочна замена на уже построенном объекте.
| Срок | Что происходит | Стоимость исправления |
|---|---|---|
| 1–3 месяца | Решётка играет в раме, появляется стук под колесом | Подтяжка крепления |
| 3–6 месяцев | Трещины в решётке по рёбрам, выкрашивание кромки обоймы | Замена решёток |
| 6–12 месяцев | Решётка проломлена, обойма разрушена по краю | Замена лотка и обоймы |
| 1–2 сезона | Просадка покрытия вокруг линии на 1–2 м | Переукладка покрытия |
| 2–3 сезона | Разрушение основания, вода уходит под покрытие | Разбор участка целиком |
Отсюда практический вывод: если на объекте решётки уже стучат под колесом, менять нужно сейчас. На этом этапе достаточно поставить решётки верного класса нагрузки в ту же раму. Через сезон потребуется демонтаж обоймы, а через два — разбор покрытия вокруг.
Отдельно стоит случай, когда класс нагрузки подобран правильно, а решётки всё равно трескаются. Причин две: обойма без армирования либо просадка основания под лотком. Проверяется вскрытием одного участка — по состоянию бетона видно, что именно не выдержало.
Кто определяет класс нагрузки на объекте
Формально — проектировщик раздела наружных сетей. Фактически на небольших коммерческих объектах водоотвод нередко попадает в зону «решим на месте», и класс нагрузки выбирает прораб по наличию на складе поставщика.
Это и есть основная причина, по которой на парковках стоят решётки B125 вместо C250: не злой умысел, а отсутствие строки в проекте и срок поставки. Если раздел водоотвода в документации отсутствует, класс нагрузки по зонам стоит зафиксировать письмом до закупки — одной таблицей с разбивкой по участкам.
Согласование и документы
На коммерческом объекте водоотвод попадает в проектную документацию, и класс нагрузки по зонам должен быть в ней указан явно. Это снимает большую часть вопросов при приёмке.
- План-схема с разбивкой линий по классам нагрузки и условными обозначениями.
- Гидравлический расчёт с площадями водосбора по каждой линии.
- Спецификация лотков и решёток с указанием класса и материала.
- Узлы: разрез обоймы для каждого класса нагрузки, применённого на объекте.
- Схема точки сброса и согласование с балансодержателем сети.
- Паспорта и сертификаты на лотки и решётки от поставщика.
- Исполнительная схема трасс с привязками после монтажа.
Сертификат поставщика стоит запрашивать до закупки, а не после. На рынке встречаются решётки с заявленным классом нагрузки без испытаний, и внешне они не отличаются от сертифицированных — разница только в толщине рёбер и в марке чугуна.
Ошибки проектирования
- Единый класс нагрузки по всему объекту — переплата в одних зонах и разрушение в других.
- B125 на въезде и у бордюра парковки вместо C250.
- B125 на площадке ТБО вместо D400.
- Решётка подобрана по классу нагрузки, но без гидравлического расчёта — вода стоит.
- Лоток уложен на песчаное основание без бетонной обоймы.
- Рама не анкерена, решётка вкладывается свободно.
- Решётка выше покрытия — выкрашивание кромки за один сезон.
- Нет пескоуловителей: трубы заносит песком с проездов.
Приёмка: как проверить класс нагрузки на объекте
- Сверить маркировку класса нагрузки на каждой решётке с проектом по зонам.
- Проверить заглубление: решётка на 3–5 мм ниже покрытия по всей линии.
- Проверить анкеровку рамы — решётка не должна сниматься без инструмента.
- Пролить линию водой: вода уходит, застоя в канале нет.
- Открыть пескоуловители: корзины на месте и извлекаются.
- Проверить доступ к ревизионным колодцам.
- Получить паспорта на лотки и решётки с указанием класса нагрузки.
Сколько стоит
Расценки на элементы водоотвода опубликованы на странице услуги. Стоимость зависит от класса нагрузки и материала: чугунная решётка D400 дороже стальной B125 в несколько раз, и это основная переменная в смете.
| Позиция | Единица | Цена работ |
|---|---|---|
| Водоотводный лоток | м | 25 BYN |
| Пескоуловитель | шт. | 55 BYN |
| Дождеприёмник | шт. | 55 BYN |
| Труба ливневой канализации | м.п. | 25 BYN |
| Железобетонный колодец | элемент | 95 BYN |
| Люк | шт. | 80 BYN |
| Укладка тротуарной плитки | м² | от 36 BYN |
| Ручная выборка грунта | м³ | 85 BYN |
Расценки приведены по прайсу сайта и требуют сверки на дату сметы. Лотки, решётки нужного класса нагрузки, бетон обоймы и арматура считаются по спецификации проекта. Дренаж и ливневая канализация, благоустройство коммерческих объектов.
Наши работы по этой теме
На этих объектах водоотвод проектировался вместе с покрытиями и выдерживал транспортную нагрузку.
- Укладка тротуарной плитки для ЧП «Дарида»
Мощение коммерческой территории с проездом и рисунком по логотипу - Благоустройство участка 18 соток в д. Великое Залужье
Линейный водоотвод и мощение на сложном рельефе
Частые вопросы про класс нагрузки лотков
Какой класс нагрузки нужен на парковке?
B125 на самих местах и C250 на въезде и вдоль бордюра, где колесо заходит на лоток при маневрировании. Единый B125 по всей парковке — частая причина замены решёток.
Можно ли поставить D400 везде для надёжности?
Технически да, но это переплата: чугунная решётка D400 дороже стальной B125 в несколько раз, а в пешеходной зоне её запас прочности не востребован.
Чем отличается класс нагрузки от пропускной способности?
Класс нагрузки — прочность решётки под колесом. Пропускная способность — сколько воды проходит по каналу. Это независимые параметры, подбирают оба.
Какой класс нагрузки нужен под мусоровоз?
D400. Полная масса мусоровоза доходит до 26 тонн, при этом он разворачивается на площадке, то есть нагрузка идёт с боковым усилием.
Почему решётка разбилась, хотя класс нагрузки подобран верно?
Чаще всего из-за обоймы: лоток уложен на песок без бетона, рама не анкерена либо решётка стоит выше покрытия и получает удар по кромке.
Нужен ли пескоуловитель на каждой линии?
Перед каждым выпуском в трубу — да. На проездах песка и мелкого мусора заметно больше, чем на частном участке, и без ловушки трассу заносит за один-два сезона.
Как часто обслуживать систему?
Пескоуловители — дважды в год, весной и после листопада. Промывка трасс — раз в 2–3 года. Это фиксируется в договоре на содержание территории.
Коротко: как подобрать класс нагрузки
- A15 — пешеходы, B125 — тротуар и парковка, C250 — въезд и бордюр, D400 — проезд и ТБО.
- На одном объекте работают три-четыре класса, единый по всей территории не применяют.
- Класс нагрузки и пропускная способность подбираются независимо друг от друга.
- Любой класс реализуется только в бетонной обойме с анкеровкой рамы.
- Решётка заглубляется на 3–5 мм ниже покрытия.
- Пескоуловители и ревизионные колодцы — условие работоспособности, а не опция.
