Устройство ливневой канализации — первая инженерная система, которую закладывают на участке, и единственная, ошибки в которой видно уже после первого затяжного дождя. Вода, которую не отвели организованно, находит путь сама: под отмостку, в основание мощения, в нижнюю точку рельефа, где обычно оказывается газон.
Ниже — состав ливневой канализации, схема размещения элементов, требования к глубине и уклонам, а также порядок работ применительно к участкам в Минском районе с типичными суглинками и сезонными подъёмами воды.
Важная оговорка с самого начала: ливнёвка собирает воду с поверхности и с кровли, дренаж понижает уровень воды в грунте. Это две разные системы с разной геометрией, и подменять одну другой нельзя — ниже разберём почему.
Что входит в состав ливневой канализации
Система собирается из стандартных элементов, и в смете они считаются поштучно или погонными метрами. Понимание состава ливневой канализации помогает читать смету подрядчика и видеть, что в неё не попало.
| Элемент | Назначение | Где ставится |
|---|---|---|
| Дождеприёмник | Точечный сбор воды из водосточной трубы | Под каждым выпуском водостока |
| Водоотводный лоток | Линейный перехват воды с плоскости | Поперёк въезда, вдоль дорожек и площадок |
| Пескоуловитель | Осаждение песка и мусора до попадания в трубу | Перед выпуском в трубу, в конце линии лотков |
| Труба ПВХ | Транспортировка воды к точке сброса | В траншее с уклоном, глубина 0,4–0,8 м |
| Ревизионный колодец | Доступ для промывки, поворот трассы | На поворотах и через каждые 15–20 м |
| Люк | Закрытие колодца, восприятие нагрузки | На каждом колодце, класс по нагрузке |
| Точка сброса | Приём собранной воды | Дренажный колодец, кювет, накопитель |
Отдельная строка, о которой забывают, — геотекстиль и щебёночная подготовка под лотки. Лоток, поставленный на песок без бетонной обоймы, через два сезона расходится по швам и проседает относительно плитки.
Точечный и линейный водоотвод

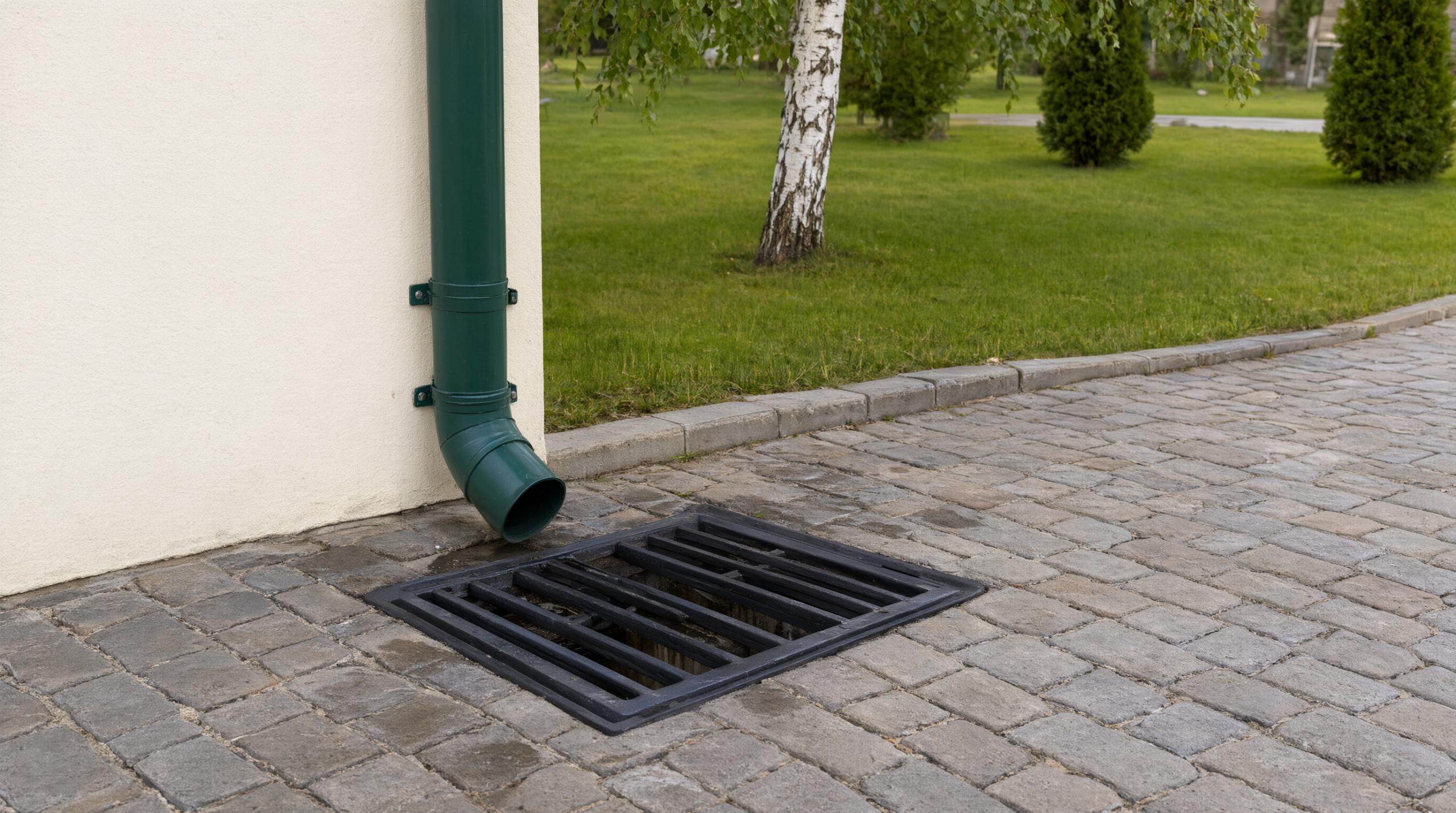

Точечный водоотвод — это дождеприёмники под водосточными трубами. Он решает главную задачу: убирает воду с кровли, а это на доме 10 × 12 м порядка 120 м² водосбора. За один сильный дождь с такой кровли сходит несколько кубометров воды, и вся она сливается в двух-четырёх точках вплотную к фундаменту.

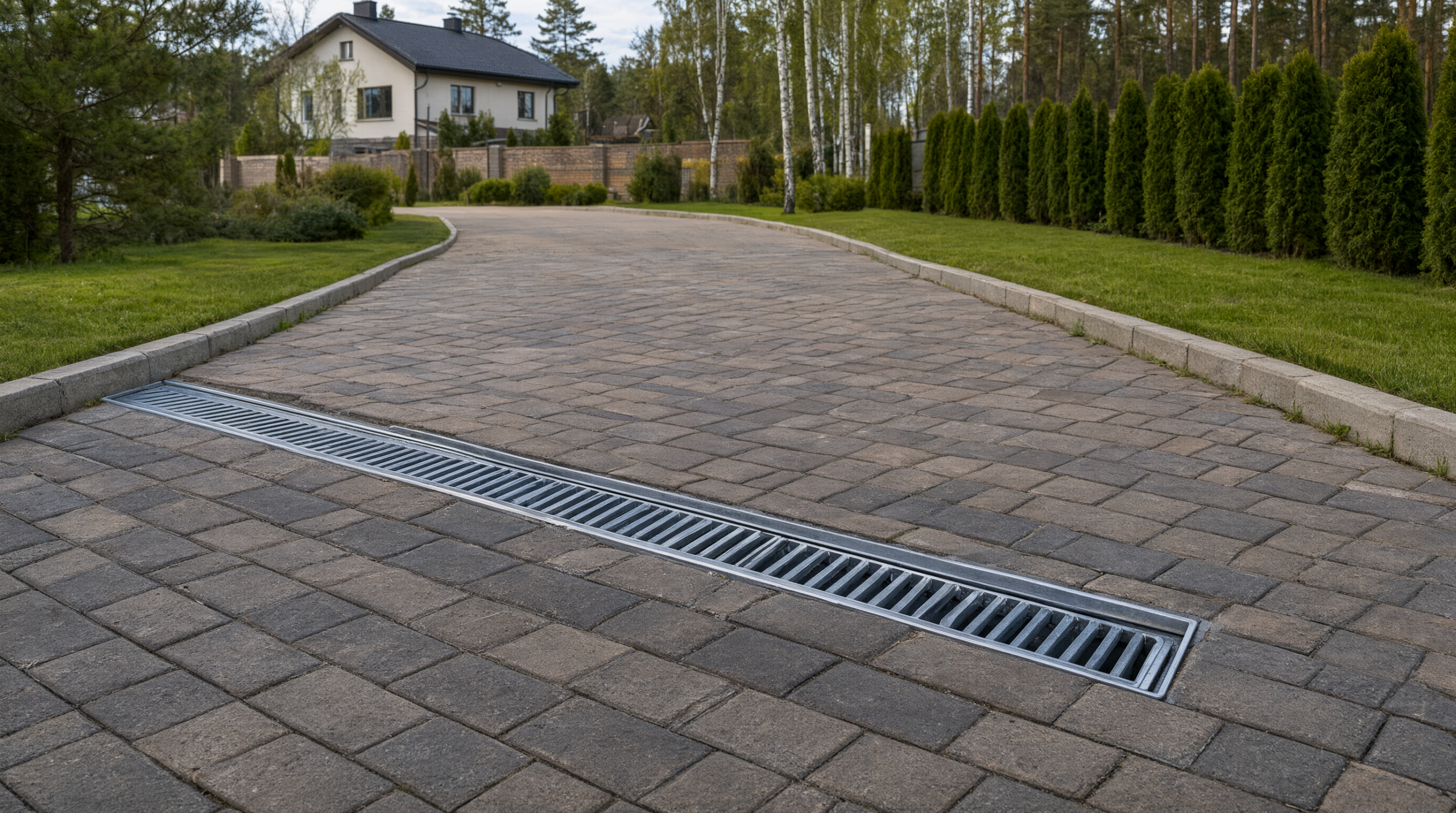

Линейный водоотвод — лотки, перехватывающие воду с плоскости: с площадки перед гаражом, с въезда, с большой мощёной зоны. Лоток ставят там, где вода идёт по покрытию сплошным фронтом и её надо остановить до границы зоны.
На практике обе схемы ливневой канализации работают в паре: точки принимают кровлю, линии — покрытия. Проектировать только одну из них имеет смысл, если на участке нет мощения либо кровля организована в дальний от дома скат.
Пропускной способности ливневой канализации из трубы 110 мм хватает на частный участок с запасом. Узким местом почти всегда оказывается не диаметр, а точка сброса и уклон.
Схема ливневой канализации на участке
Схема ливневой канализации строится от рельефа, а не от планировки. Первым делом фиксируются высотные отметки: где верх, где низ, куда участок уходит естественным уклоном. Дальше элементы расставляются по зонам.
| Зона участка | Что ставится | На что смотреть |
|---|---|---|
| Выпуски водостока | Дождеприёмник с решёткой | Один на каждую трубу, без исключений |
| Въездная группа | Лоток поперёк въезда | Перед воротами, чтобы вода не шла на участок с улицы |
| Площадка у гаража | Лоток по низовой стороне | Уклон площадки 1–2 % в сторону лотка |
| Дорожки | Поперечный уклон в газон либо лоток | Лоток нужен, если газон ниже уровня грунтовых вод |
| Терраса и патио | Лоток по периметру примыкания | Иначе вода уходит под покрытие |
| Нижняя точка рельефа | Приёмный колодец или накопитель | Определяется по топосъёмке, не на глаз |
Отдельно проверяется граница участка. Сбрасывать воду на соседний участок нельзя — это типичная причина конфликтов и последующей переделки трассы. Если естественный уклон уходит к соседу, точка сброса переносится, а трасса разворачивается принудительным уклоном.
Глубина заложения и уклон
Ливнёвка — самотёчная система, и уклон в ней важнее глубины. Рабочий диапазон для труб диаметром 110 мм — 1–2 см на погонный метр. Меньше — вода стоит и заиливается; больше — вода уходит быстрее взвеси, и труба заносится песком с той же скоростью.
Глубина заложения на участке обычно 0,4–0,8 м. Промерзания системы не боятся: она пустая между дождями, а зимой осадки не поступают в жидком виде. Куда критичнее пересечения с другими коммуникациями — водопроводом, кабелями полива и освещения. Их взаимное расположение фиксируется до начала земляных работ.
| Параметр | Норма | Что бывает при нарушении |
|---|---|---|
| Уклон трубы 110 мм | 1–2 см на 1 м.п. | Застой и заиливание либо занос песком |
| Глубина заложения | 0,4–0,8 м | Повреждение при последующих земляных работах |
| Расстояние между колодцами | 15–20 м и на каждом повороте | Систему невозможно промыть |
| Пескоуловитель | Перед каждым выпуском в трубу | Песок оседает в трубе, а не в ловушке |
| Заглубление лотка относительно плитки | На 3–5 мм ниже покрытия | Вода обходит лоток по краю |
| Пересечения с другими сетями | Трасса ливневой канализации проходит выше кабелей | Повреждение кабеля при промывке и ремонте |
Куда уходит собранная вода
Это вопрос, который решается на этапе проекта, а не когда траншея уже вырыта. Вариантов ограниченное число, и выбор зависит от грунта, наличия кювета и площади водосбора.
| Решение | Когда применимо | Ограничение |
|---|---|---|
| Сброс в придорожный кювет | Есть кювет и разрешённый выпуск | Нужно согласование, кювет должен работать |
| Дренажный колодец с фильтрацией | Песчаный грунт под слоем суглинка | На глине не работает — вода стоит |
| Поле фильтрации | Есть свободная площадь и водопроницаемый грунт | Занимает 10–20 м² и более |
| Накопительная ёмкость | Вода используется для полива | Требует перелива и обслуживания |
| Дренажный тоннель | Ограничена площадь, грунт условно проницаем | Дороже колодца, но компактнее |
На глинистых участках, которых в Минском районе большинство, фильтрация в грунт практически не работает. Рабочих сценариев остаётся два: организованный сброс в кювет либо накопитель с последующим использованием воды.
Ливнёвка и дренаж: почему это разные системы
Смешивать их в одну трассу — распространённая ошибка. Дренаж работает постоянно и понижает уровень грунтовых вод; ливнёвка работает залпово и принимает большой объём за короткое время.
Если врезать ливнёвку в дренаж, во время ливня вода из трубы пойдёт в обратном направлении — в дренажную обсыпку, то есть будет активно замачивать тот грунт, который дренаж должен осушать. Системы допустимо объединять только на последнем участке, после колодца, и только если пропускная способность выпуска посчитана.
Ошибки при устройстве ливневой канализации
- Устройство ливневой канализации откладывается на потом — приходится вскрывать готовое покрытие.
- Лоток уложен вровень с плиткой или выше — вода обходит его стороной.
- Нет пескоуловителей — трубы заносит песком за один-два сезона.
- Ревизионные колодцы не поставлены — промыть систему нечем.
- Выпуск направлен на соседний участок или в собственный газон.
- Уклон трассы ливневой канализации выдержан «на глаз», без нивелира — получаются контруклоны.
- Лоток на въезде под нагрузкой поставлен с пластиковой решёткой класса А15.
Порядок работ и сроки
Монтаж ливневой канализации идёт после земляных работ и до устройства оснований под покрытия. На участке 10–15 соток он занимает 3–6 рабочих дней, при большой протяжённости трасс и глубоких колодцах — до двух недель.
| Этап | Содержание | Ориентировочный срок |
|---|---|---|
| Съёмка и схема | Отметки, трассировка, точка сброса | 1–2 дня |
| Земляные работы | Траншеи под трубы, котлованы под колодцы | 1–3 дня |
| Монтаж | Трубы, дождеприёмники, лотки, колодцы | 2–4 дня |
| Проливка и проверка | Контроль уклонов и проходимости ливневой канализации | 0,5 дня |
| Обратная засыпка | Послойно, с уплотнением | 1 день |
Проливку системы водой до обратной засыпки стоит требовать отдельно и присутствовать при ней лично. После засыпки любая ошибка уклона становится дорогой в исправлении.
Расчёт: сколько воды принимает система
Диаметр труб и количество приёмных точек считаются от площади водосбора и расчётной интенсивности дождя. Для Минска в расчёт обычно закладывают 20–30 мм осадков в час.
Формула упрощённая: площадь в квадратных метрах умножается на слой осадков в метрах. Кровля 120 м² при ливне 25 мм даёт 3 м³ за час, и вся эта вода поступает в систему через два-четыре дождеприёмника.
| Площадь водосбора | Расход при ливне 25 мм/ч | Достаточный диаметр |
|---|---|---|
| До 100 м² | ≈ 2,5 м³/ч | Труба 110 мм |
| 100–250 м² | 2,5–6 м³/ч | Труба 110 мм с уклоном 2 % |
| 250–500 м² | 6–12 м³/ч | Магистраль 160 мм, отводы 110 мм |
| Свыше 500 м² | Более 12 м³/ч | Расчёт по участкам, магистраль 160–200 мм |
Занижение диаметра проявляется не постоянно, а только в сильный дождь: система захлёбывается, вода стоит в дождеприёмниках и выходит поверх решёток. Именно поэтому пропускную способность ливневой канализации считают по пиковому, а не по среднему дождю.
Материалы: трубы, лотки, классы нагрузки
Для наружной ливневой канализации применяют рыжую канализационную трубу ПВХ класса SN4 или выше. Серая внутренняя труба на улице не используется: она рассчитана на другую нагрузку и температурный режим.
Гофрированная двухслойная труба дороже, но выдерживает большее заглубление и подвижки грунта. На частном участке она оправдана под проездом и при глубине более метра.
| Класс лотка | Нагрузка | Где ставится |
|---|---|---|
| A15 | До 1,5 т | Пешеходные зоны, терраса, дорожки |
| B125 | До 12,5 т | Въезд легкового транспорта, парковка |
| C250 | До 25 т | Проезды, коммерческие территории |
| D400 | До 40 т | Дороги, площадки для грузового транспорта |
Решётка выбирается отдельно от корпуса лотка: чугунная держит нагрузку и не деформируется, оцинкованная дешевле и легче, пластиковая допустима только в пешеходной зоне. Самая частая ошибка в проектах ливневой канализации на участках — пластиковая решётка A15 на въезде.
Ливнёвка на участке с уклоном и на плоском
Уклон рельефа упрощает задачу: трасса идёт естественным путём, глубина заложения на конце минимальна. Задача сводится к перехвату воды выше построек и её сопровождению вниз.
На плоском участке всё сложнее. Уклон приходится создавать искусственно, и труба на дальнем конце трассы уходит глубже. При длине 40 м и уклоне 1,5 % перепад составит 60 см — это плюс к глубине приёмного колодца и к объёму земляных работ.
Практический вывод: на плоском участке трассы ливневой канализации проектируют короткими, с несколькими независимыми выпусками, а не одной длинной магистралью через весь участок.
Совмещение с другими системами в одной траншее
Ливнёвка, дренаж, полив и кабель освещения прокладываются в один заезд техники — это экономит 30–40 % на земляных работах. Совмещение допустимо при соблюдении разноса по высоте.
- Дренаж — самый нижний уровень, 0,6–1,2 м.
- Труба ливневой канализации — выше дренажа, 0,4–0,8 м.
- Магистраль автополива — 0,3–0,4 м, с уклоном к дренажным клапанам.
- Кабель в гофре — самый верх, 0,5–0,7 м, но всегда выше труб полива на пересечениях.
- Вертикальный зазор на пересечениях — не менее 100 мм.
- Врезка ливнёвки в дренажную трубу не допускается ни на каком уровне.
Приёмка работ: что проверить
Большая часть конструкции скрыта, поэтому контроль возможен только до обратной засыпки. Этот момент стоит согласовать заранее и приехать на объект.
| Что проверить | Как | Норма |
|---|---|---|
| Уклон трасс | Нивелир или лазерный уровень по лоткам труб | 1–2 см на 1 м.п. |
| Проходимость | Проливка водой из шланга от дальней точки | Вода уходит без застоя |
| Пескоуловители | Осмотр | Установлены перед каждым выпуском в трубу |
| Колодцы | Осмотр | На всех поворотах и через 15–20 м |
| Глубина заложения | Замер рулеткой от проектной отметки | 0,4–0,8 м |
| Заглубление лотков | Правило и уровень | На 3–5 мм ниже покрытия |
| Исполнительная схема | Документ с привязками | Передаётся заказчику |
Отдельным пунктом стоит зафиксировать в договоре фотофиксацию скрытых работ. Для ливневой канализации это единственный способ подтвердить состав конструкции после засыпки.
Обслуживание по сезонам
Система требует немного внимания, но регулярно. Весной — чистка пескоуловителей после схода снега и промывка при необходимости. Летом — контроль после сильных дождей: если вода стоит на решётке дольше нескольких минут, где-то начался занос.
Осень — главный месяц: листва забивает решётки и пескоуловители за одну неделю. Чистка элементов ливневой канализации в октябре снимает большую часть зимних проблем, потому что вода, не ушедшая в систему, замерзает под покрытием.
Промывка трасс под давлением выполняется раз в 2–3 года через ревизионные колодцы. Без колодцев эта операция невозможна, и система становится расходником со сроком жизни до первого серьёзного заиливания.
Пример спецификации ливневой канализации на 15 соток
Чтобы цифры перестали быть абстрактными, разберём типовой объект: дом 10 × 12 м с четырьмя водосточными выпусками, мощёный въезд 40 м², площадка у гаража 30 м², дорожки 60 м². Ниже — состав ливневой канализации, который на таком участке получается почти всегда.
| Позиция | Количество | Основание |
|---|---|---|
| Дождеприёмник | 4 шт. | По одному под каждым выпуском водостока |
| Водоотводный лоток B125 | 8 м | Поперёк въезда и по низовой стороне площадки |
| Пескоуловитель | 3 шт. | Перед каждым выпуском в трубу ливневой канализации |
| Труба 110 мм | 45 м.п. | Отводы от точек приёма |
| Труба 160 мм | 20 м.п. | Магистраль ливневой канализации к точке сброса |
| Ревизионный колодец | 4 шт. | На поворотах и через 15–20 м |
| Люк | 4 шт. | По числу колодцев, класс по нагрузке |
| Точка сброса | 1 шт. | Выпуск в кювет либо накопитель 3 м³ |
Из этой спецификации собирается смета: работы по прайсу, материалы по накладным, земляные работы по объёму выемки. Порядок величин по работам получается около полутора-двух тысяч рублей, но точная сумма зависит от глубины трасс и от того, что делается с грунтом.
Полезный приём при сравнении предложений: попросить у подрядчиков именно спецификацию, а не итоговую цифру. Если в одном предложении ливневая канализация состоит из 4 колодцев и 3 пескоуловителей, а в другом — из одного колодца и ни одного пескоуловителя, разница в цене объясняется сама собой.
Что спросить у подрядчика до подписания договора
- Куда именно уходит вода и согласован ли выпуск с владельцем территории?
- Какой уклон трасс закладывается и чем он контролируется — нивелиром или на глаз?
- Сколько ревизионных колодцев в смете и где они расположены?
- Стоят ли пескоуловители перед каждым выпуском в трубу?
- Какой класс нагрузки у лотков и решёток на въезде?
- Будет ли проливка системы до обратной засыпки и можно ли на ней присутствовать?
- Передаётся ли исполнительная схема ливневой канализации с привязками?
- Что входит в гарантию и что из неё исключено?
Ответы на эти восемь вопросов дают о подрядчике больше, чем портфолио. Если по составу ливневой канализации ответы уверенные и конкретные, а по точке сброса — «разберёмся на месте», это повод продолжить поиск.
Сколько стоит устройство ливневой канализации
Расценки на элементы опубликованы на странице услуги. Цена собирается по спецификации: количество дождеприёмников, метраж трубы и лотков, число колодцев.
| Позиция | Единица | Цена работ |
|---|---|---|
| Дождеприёмник | шт. | 55 BYN |
| Труба ливневой канализации | м.п. | 25 BYN |
| Водоотводный лоток | м | 25 BYN |
| Пескоуловитель | шт. | 55 BYN |
| Железобетонный колодец | элемент | 95 BYN |
| Люк | шт. | 80 BYN |
Цены приведены по прайсу сайта и требуют сверки на дату сметы. Материалы, земляные работы, вывоз грунта и обратная засыпка считаются отдельно по объёму. Дренаж и ливневая канализация: состав услуги и полный прайс.
Наши работы по этой теме
На этих объектах ливнёвка закладывалась в одном цикле с вертикальной планировкой и мощением.
- Благоустройство участка 18 соток в д. Великое Залужье
Ливнёвка и мощение на участке со сложным рельефом - Благоустройство участка 25 соток в д. Прилепы
Вертикальная планировка, дренаж и мощение
Частые вопросы об устройстве ливневой канализации
Можно ли смонтировать элементы ливневой канализации после укладки плитки?
Технически да, но с вскрытием покрытия по трассе и последующей переукладкой. Стоимость возрастает в разы, а швы на месте вскрытия остаются заметными.
Нужна ли ливнёвка, если участок с уклоном?
Уклон помогает, но не отменяет устройство ливневой канализации. Вода с кровли всё равно выходит вплотную к фундаменту, а на нижней границе участка образуется зона замокания.
Замерзает ли система зимой?
Нет, при выдержанном уклоне трубы ливневой канализации между дождями остаются пустыми. Проблемы возникают только там, где есть контруклон и вода стоит.
Как часто нужно обслуживать?
Пескоуловители чистят два раза в год — весной и после листопада. Промывка трасс ливневой канализации — раз в 2–3 года при наличии ревизионных колодцев.
Можно ли объединить ливнёвку с дренажом?
Только после колодца, на общем выпуске, и только при посчитанной пропускной способности. Врезка ливнёвки в дренажную трубу приводит к обратному подтоплению.
Что делать, если сбрасывать воду некуда?
Ставится накопительная ёмкость с переливом либо дренажный тоннель. На глине это чаще всего единственные работающие варианты.
Сколько служит система?
Пластиковые трубы и колодцы — десятилетиями. Ресурс определяется не материалом, а тем, выдержан ли уклон и есть ли доступ для промывки.
Коротко: что определяет работу ливневой канализации
Если свести всё сказанное к нескольким пунктам, устройство ливневой канализации держится на четырёх решениях, и все они принимаются до того, как выкопана первая траншея.
| Решение | Когда принимается | Что будет при ошибке |
|---|---|---|
| Точка сброса | До трассировки | Система собирает воду и выливает её обратно на участок |
| Уклоны трасс ливневой канализации | На этапе разметки | Застой, заиливание, лёд в трубе зимой |
| Пропускная способность | При расчёте по пиковому дождю | Вода выходит поверх решёток в сильный дождь |
| Ревизионные колодцы | В проекте | Систему невозможно промыть, ресурс до первого заноса |
Всё остальное — марки лотков, форма решёток, производитель труб — вторично. Ливневая канализация из среднего по цене материала с выдержанными уклонами работает десятилетиями, а система из премиального оборудования с контруклоном не работает вовсе.
Второй практический вывод: ливнёвка закладывается в один цикл с планировкой, дренажом и мощением. Устройство ливневой канализации после укладки покрытий технически возможно, но обходится в разы дороже и оставляет заметные следы вскрытия.
И третий: систему нужно принимать до обратной засыпки. Проливка водой, замер уклонов и фотофиксация занимают полдня, а без них состав ливневой канализации после засыпки подтвердить нечем.
