Топосъёмка участка — это документ, с которого начинается любое серьёзное проектирование. Она фиксирует реальные высотные отметки, границы, строения, коммуникации и существующие насаждения.
Проект, сделанный без съёмки, — это красивая картинка с приблизительной сметой. Как только начинаются земляные работы, выясняется, что перепад на два метра больше, а под будущей площадкой проходит газовая труба.
Стоит различать топосъёмку и межевание. Межевание фиксирует юридические границы, топосъёмка участка — фактическую ситуацию: рельеф, объекты и сети. Для проектирования нужна именно вторая.
Важно понимать и порядок оплаты. Топосъёмка участка не входит в стоимость ландшафтного проекта и оплачивается отдельно — это стандартная практика, и её стоит закладывать в бюджет сразу, ещё до подписания договора на проектирование.
Топосъёмка участка: коротко о главном
- Топосъёмка фиксирует высоты, границы и коммуникации в одной системе координат.
- Стандартный масштаб для частного участка — М 1:500.
- Без съёмки невозможно посчитать объём земляных работ.
- Съёмка выполняется в бесснежный период — с апреля по ноябрь.
- Топосъёмка участка и межевание — разные документы с разным назначением.
- Топосъёмка участка оплачивается отдельно от проекта — это отдельная услуга геодезиста.
- Без топосъёмки участка невозможно посчитать объём земляных работ и составить точную смету.
Что показывает топосъёмка участка
Результат — топографический план в масштабе, чаще всего М 1:500, с нанесёнными объектами и высотными отметками.
| Элемент плана | Что даёт проектировщику |
|---|---|
| Высотные отметки и горизонтали | Расчёт уклонов, объёмов грунта, схемы водоотвода |
| Границы участка | Привязка построек с соблюдением отступов |
| Существующие строения | Точная геометрия, отмостка, входы |
| Подземные коммуникации | Газ, вода, канализация, кабель — зоны, где нельзя копать |
| Воздушные линии | Ограничения по посадке деревьев |
| Деревья и кустарники | Что сохраняется, что попадает под снос |
| Твёрдые покрытия | Что переиспользуется, что демонтируется |
Когда без съёмки не обойтись
Топосъёмка участка обязательна, если есть хотя бы одно из условий: перепад высот более 50 см, планируются земляные работы с перемещением грунта, проектируется дренаж или ливнёвка, участок больше 10 соток, на территории есть неизвестные коммуникации.
Обойтись без неё можно на ровном небольшом участке, где задача сводится к посадкам и локальному мощению. Но даже там ручные замеры не покажут коммуникации.
Как выполняется съёмка и сколько занимает
Работы ведёт геодезист с тахеометром или GNSS-приёмником. Полевой этап на участке 10–15 соток — 2–4 часа, камеральная обработка и выпуск плана — от 3 до 7 рабочих дней.
| Этап | Содержание | Срок |
|---|---|---|
| Заявка и согласование | Определение границ работ и состава | 1 день |
| Полевые работы | Съёмка точек, привязка к системе координат | 2–4 часа |
| Запрос по сетям | Уточнение подземных коммуникаций | 2–5 дней |
| Камеральная обработка | Построение плана, оформление | 2–3 дня |
| Выдача | Бумажный и электронный формат (DWG/PDF) | — |
Съёмка выполняется в бесснежный период: под снегом не читается рельеф и не фиксируются низкие объекты.
Как читать топоплан
Цифры с точкой — абсолютные отметки в метрах над уровнем моря. Разница между отметками в двух точках и есть перепад. Тонкие замкнутые линии — горизонтали, соединяющие точки одной высоты: чем ближе они друг к другу, тем круче склон.
Коммуникации показываются условными линиями с подписями. Зона, где копать нельзя без согласования, обычно шире самой линии — это охранная зона, и её ширину уточняют у эксплуатирующей организации.
Что происходит после съёмки
Топоплан становится подосновой генплана. На него накладываются зоны, дорожки, площадки, посадки и сети. Из него же считается картограмма земляных масс — сколько грунта срезать, подсыпать, вывезти или завезти.

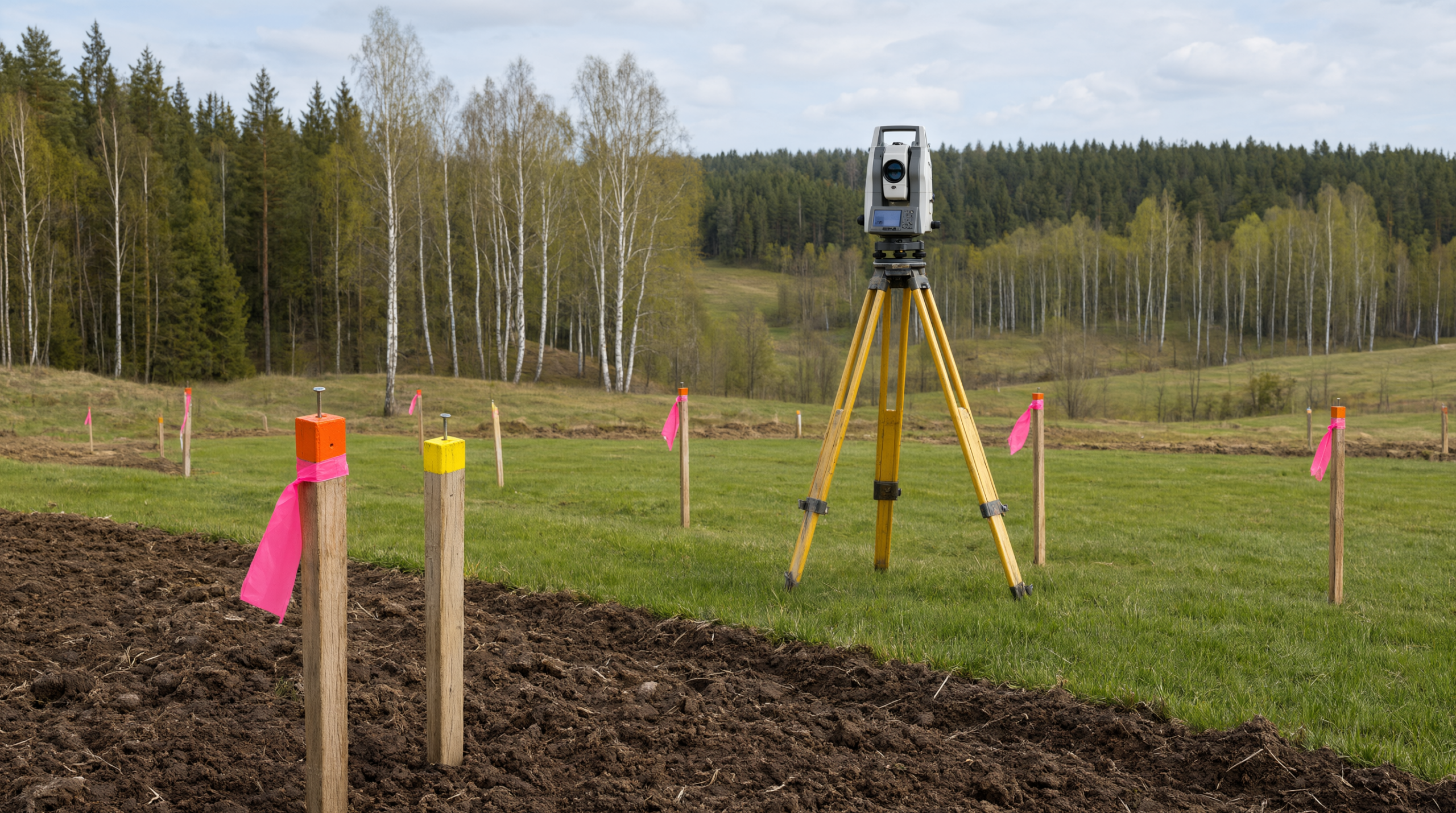

На этапе реализации выполняется обратная процедура — вынос точек в натуру: проектные координаты переносятся на местность колышками. Это гарантирует, что построенное совпадёт с проектом, а не сместится на полметра.
Что даёт топосъёмка участка в деньгах
Экономический смысл съёмки в том, что она превращает приблизительную смету в точную. Крупнейшие статьи расходов на благоустройстве — земляные работы и основания под покрытия, и обе считаются от отметок.
| Без съёмки | С топосъёмкой |
|---|---|
| Объём грунта оценивается «на глаз» | Считается картограмма земляных масс |
| Дренаж проектируется по предположениям | Схема строится по фактическим уклонам |
| Коммуникации обнаруживаются при копке | Зоны ограничений известны заранее |
| Смета корректируется в процессе | Смета фиксируется до старта работ |
| Риск переделки конструкций | Конструкции привязаны к отметкам |
Типичный сценарий без съёмки: подрядчик заложил в смету 40 кубов грунта, по факту потребовалось 90. Разница обычно превышает стоимость самой съёмки в несколько раз.
Второй эффект — сравнимость предложений. Когда топосъёмка участка есть, все подрядчики считают одни и те же объёмы, и разница в цене отражает подход, а не различия в оценке исходных данных.
Топосъёмка участка нужна и после завершения работ: исполнительная съёмка фиксирует фактическое положение сетей, что упростит любые последующие работы на территории.
Топосъёмка участка и стоимость проекта: как связаны
Ландшафтный проект разрабатывается на подоснове — то есть на топографическом плане. Именно поэтому топосъёмка участка выполняется первой, до начала проектных работ, и оплачивается отдельно от пакета проектирования.
Стоимость самого проекта зависит от площади и выбранного пакета: для участка до 10 соток базовый вариант стоит 1 500–2 000 BYN, стандартный — 2 500–3 000, премиальный — 3 000–3 500. Вертикальная планировка, для которой топосъёмка участка нужна в первую очередь, входит только в пакет «Премиум».
| Пакет проекта | До 10 соток | 10–20 соток | Более 20 соток |
|---|---|---|---|
| Базовый | 1 500–2 000 BYN | 2 000–3 000 BYN | от 3 000 BYN |
| Стандарт | 2 500–3 000 BYN | 3 000–4 000 BYN | от 4 000 BYN |
| Премиум | 3 000–3 500 BYN | 3 500–4 500 BYN | от 4 500 BYN |
Логика простая: если в проекте нужна работа с рельефом — террасы, уклоны, картограмма земляных масс — топосъёмка участка обязательна, и имеет смысл сразу смотреть в сторону пакета с вертикальной планировкой. Если рельеф ровный и задача сводится к посадкам и мощению, достаточно базовой съёмки для привязки объектов.
Что делать, если топосъёмка участка уже есть
Готовая съёмка от застройщика или с этапа строительства дома вполне может подойти. Проверяются три вещи: давность, масштаб и полнота. Топосъёмка участка обычно считается актуальной два-три года при условии, что на территории не велись земляные работы.
Если после съёмки строился дом, копались траншеи под коммуникации или завозился грунт, план придётся актуализировать: рельеф изменился, а именно от отметок считаются объёмы. Частичная актуализация обходится дешевле полной съёмки.
| Что проверить | Норма | Если не соответствует |
|---|---|---|
| Давность | До 2–3 лет | Актуализация или новая съёмка |
| Масштаб | М 1:500 для частного участка | Пересчёт или досъёмка |
| Высотные отметки | Есть, в единой системе координат | Съёмка обязательна |
| Подземные коммуникации | Нанесены и подписаны | Запрос в эксплуатирующие организации |
| Существующие насаждения | Отмечены с указанием пород | Досъёмка или обследование |
| Формат | DWG плюс PDF | Оцифровка бумажного плана |
Отдельно про исполнительную съёмку. После завершения работ имеет смысл зафиксировать фактическое положение проложенных сетей — это упростит любые последующие работы на территории и избавит от вскрытия покрытий «на удачу».
Ориентиры по стоимости
Опубликованные расценки по смежным направлениям:
Топографическая съёмка не входит в стоимость проекта и оплачивается отдельно — поможем организовать её.
Наши работы по этой теме
Проекты, где работы начинались с выноса отметок в натуру.
- Благоустройство участка 25 соток в д. Гатовино
Проектирование параллельно со строительством дома и полная реализация - Благоустройство участка 25 соток в д. Прилепы
Вертикальная планировка, дренаж и мощение по проекту стороннего дизайнера
Частые вопросы: топосъёмка участка
Сколько действует топосъёмка?
Обычно от 2 до 3 лет, если на участке не велось строительство. После любых земляных работ съёмку актуализируют.
Можно ли использовать съёмку от застройщика?
Да, если она свежая и выполнена в нужном масштабе. Проектировщик проверит её на полноту.
Что делать, если коммуникации не отражены?
Направляется запрос в эксплуатирующие организации. Копать по неподтверждённой схеме опасно и юридически, и физически.
Входит ли съёмка в стоимость проекта?
Обычно это отдельная услуга подрядчика-геодезиста. Мы можем организовать её в рамках работ по проектированию.
Чем топосъёмка отличается от межевания?
Межевание определяет юридические границы, топосъёмка — фактическую ситуацию: рельеф, строения, сети и насаждения. Для проектирования нужна съёмка.
Можно ли снять участок самостоятельно?
Замерить размеры — да. Получить высотные отметки в единой системе координат бытовыми средствами невозможно.
Входит ли топосъёмка участка в стоимость проекта?
Нет. Это отдельная услуга, которая оплачивается дополнительно. При необходимости поможем организовать её выполнение перед началом проектирования.
Можно ли заказать проект без топосъёмки?
Для ровного участка с простой задачей — иногда да. Для вертикальной планировки, дренажа и расчёта объёмов грунта топосъёмка участка обязательна.
